PCB廠之加濕器也可以是件藝術品 “性冷淡”風你喜歡么？

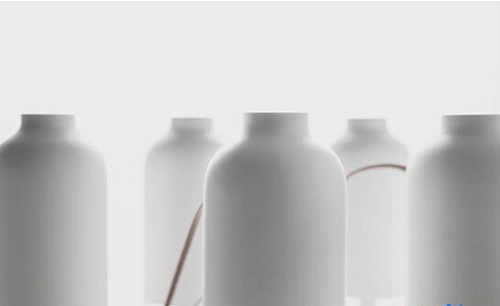

最近PCB廠小編新學會一個詞兒，叫“性冷淡”，你有木有聽說過呢？咳咳...不要想歪啊，它其實是指一種極簡的風格。就像這個瓶子給人的第一感覺，嗯...這很冷淡。
其實，今天PCB廠小編給大家看的這個瓶子是一個加濕器，跟傳統的加濕器比起來，是不是感覺逼格高了很多？在它不工作的時候也是一件極好的裝飾品，這簡約而現代的外觀設計，不論是放在家里或者是辦公室都很搭。
這款11+加濕器是由首爾的cloud and co工作室設計的，除了其功能性更像是一件藝術品。它配有一條可伸縮的USB充電線，不扎眼的配色也讓這個“冷淡”的瓶子看起來不那么單調。

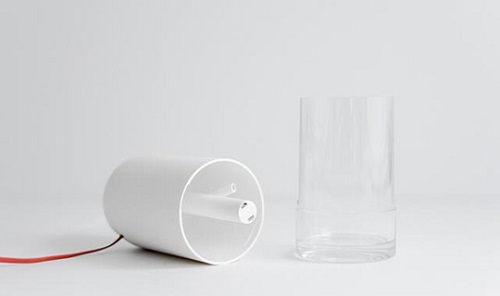

加濕器的上部是用抗菌樹脂制成，表面噴有啞光白漆；下部是一個玻璃底座，可容納半公升的水，每次加滿水可供使用13小時，同時玻璃材質的設計也方便我們在使用時看到加濕器的水位變化。
采用超高效的超聲霧化技術，放在臥室或者是辦公桌都不用擔心會被吵到。那萬一哪天忘了關怎么辦？別擔心，11+加濕器在連續使用5個小時或者是水量耗盡的情況下是會自動關閉的，睡覺的時候也能放心用！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
