軟硬結合板加工的難點--壓合
純粹的剛性板或者柔性板壓制已經非常成熟，但是軟硬結合板的一個難點，便是結合板結合部位的壓制，目前還是各PCB廠家需要注意要點。
1、需要使用真空傳壓機：保證持續壓力溫度下材料的良好貼合以及粘結材料的良好流動和排氣；
2、合適的覆型材料：太軟的覆型材料壓出的板子金屬面容易顯現線路及布紋，影響外觀；太硬的覆型材料容易造成局部欠壓，產生微氣泡；

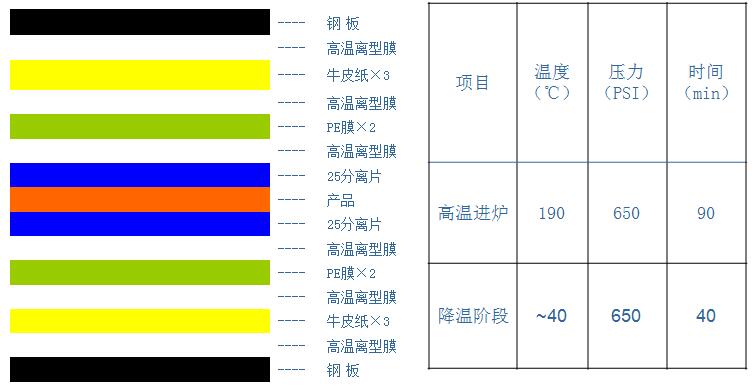

下頁附一個典型的疊板結構和壓板參數。
軟硬結合板排氣及覆型是矛盾又需要同時克服的問題，因此試驗驗證一步程序往往可以取得更好的效果。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
