液態金屬3D打印機“畫”出線路板

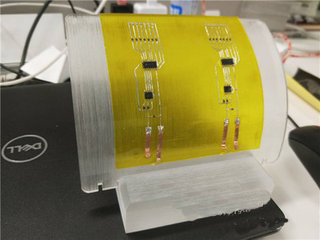

用液態金屬電子電路打印機，10分鐘就能把電腦中的電路圖清晰打印出來，插上電源還能顯示電路走向。如今，一種新型的液態金屬3D打印機能應用于專業教學輔助。其突破了傳統打印電路需在平面進行的空間限制，可以在任意弧度、曲向面上以及柔性材質上打印電路。
在新博會A館，一個閃爍著電路走向的樣品引起記者注意。據北京夢之墨科技有限公司材料工程師劉斌介紹，這個樣品是由液態金屬電子電路打印機打印出來的。該公司研發的這款打印機是世界上首款用于液態金屬打印的機器。據介紹，傳統印刷線路板的方法就像印刷文字一樣，常常需要采用導電聚合物或添加納米顆粒材料并通過高溫固化等方式來實現。液態金屬打印電路板的方法，則將電路板生產向前推進了一大步——“墨水”就是液態金屬，打印出來就能成為電路。
劉斌介紹，液態金屬打印可應用于電子邏輯單元構筑、軟體機器人組裝、智能家居、智能服飾、生物醫學等諸多領域。比如，在仿真機器人身上打印電路和電子元器件，在衣服上打印電路、圖案和造型，讓衣服具備監測心率、防寒保暖等多種用途。
