被取代的線路板薄膜鍵盤的無沖之痛

文章來源：中關村在線作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：8637發布日期：2017-08-12 11:46【大中小】

在國產機械鍵盤興盛的今天，喜愛外設的小伙伴似乎都忘記了被取代的線路板薄膜鍵盤。這個在九十年代助力個人電腦走向大眾生活的功臣，最終還是輸在了手感和不支持“全鍵無沖”上。在我們對其命運唏噓的同時，不禁想要了解一下它不足的根源。

我們常見的薄膜鍵盤一般分為外殼、硅膠層、三層薄膜電路和一塊很小的帶有主控芯片的PCB板四個部分。有的薄膜鍵盤為了達到機械鍵盤的手感，會在三層薄膜電路下邊加一層金屬面板，這里就不多做介紹了。

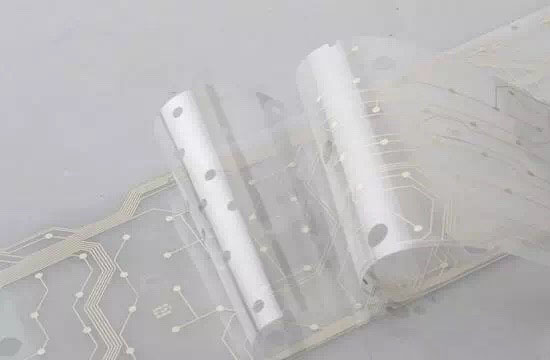

三層薄膜電路

這四個部分中，核心是三層薄膜電路。其實說三層薄膜電路也不準確，因?yàn)檫@三層薄膜中，只有上下兩層上有電路，中間是一層絕緣層，絕緣層在上下兩層電路的接觸點部位留有圓形孔洞。當我們按壓鍵帽，硅膠層上的硅膠腕就會下壓，上下兩層薄膜電路上的觸點就會經由絕緣層的孔洞發生接觸，從而發出信號。平時，中間的絕緣層起到的就是保持上下兩層電路斷開的作用。

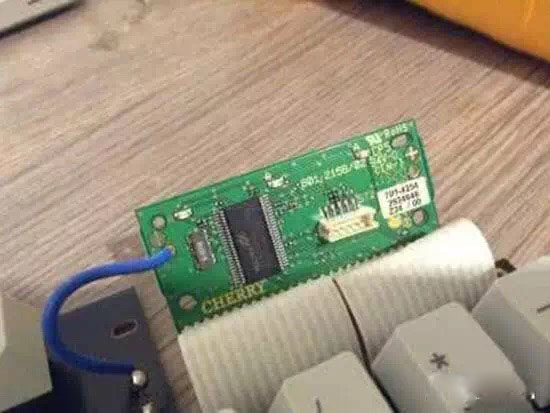

薄膜鍵盤中的主控芯片（PCB板）

大家仔細看就會發現，上下兩層薄膜電路上的有很多鍵都是共用一條導線的，而且上下兩層電路上的任何兩根導線，最多都只會在一個按鍵上重合。沒錯，薄膜鍵盤使用的是矩陣電路。比方說上層電路的1號導線，經過1、2、3、4……等鍵，而下層電路的1號導線則同時經過1、Q、A、Z……等鍵，這兩條導線只在1鍵上重合。當1鍵被觸發，上下兩個觸點就會被連通，信號反映到接口電路中，就會檢測到上層1號導線和下層1號導線連通了，然后通過接口輸出1鍵的ASCII碼。正是因?yàn)楸∧ゆI盤是通過坐標交叉來定位單鍵，所以它不可避免地會產生按鍵沖突。

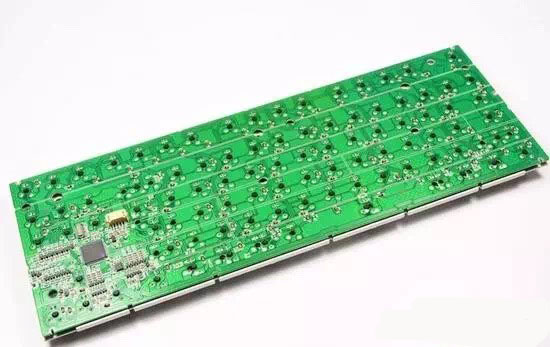

機械鍵盤上的大塊PCB板

看到這里，大家可能會將“全鍵無沖”和導線的獨立性聯系到一起，其實并不是這樣。

機械鍵盤的每個單鍵都是由兩根導線與主控板相連，但依然有很多機械鍵盤無法滿足全鍵無沖。部分機械鍵盤之所以能實現全鍵無沖，是因?yàn)樵谳S體下面的PCB板上焊接了大量的防沖二極管；而薄膜鍵盤只有主控芯片是塊線路板，無法大量焊接防沖二極管，所以自然無法實現全鍵無沖了。當然，目前也有一些薄膜鍵盤擁有16鍵無沖，甚至更多，基本上都靠改變薄膜電路中的走線來規避沖突的，本質并沒有改變。
