PCB廠各個狀態下的板子要如何稱呼?
有金手指的板子一般都如何稱呼?有開V槽的板子又如何稱呼?為何有些PCB要成型加工,如V-cut、斜邊等等,而有些又不用呢?一般要成型的PCB如何統稱,而不用的PCB區域又是如何稱呼?
其實PCB廠的電路板并沒有這種分類方式,若電路板有金手指,則或許可以稱它為端子板。因為金手指是端子的一種,因此凡是需要插接的電路板,都會做上金手指結構,例如:適配卡、記憶模組、基地臺模塊板等,都有類似設計。但是,他們并不見得會有統一名稱。 至于有V槽的板子,主要目的是為在組裝后便于折斷所設置的結構,因此多片排板或單片排板都有可能含有V槽結構,其中尤其是以連片出貨的產品較多見。這種結構在許多不同電路板產品上都有,因此也沒有什么統一的名稱。

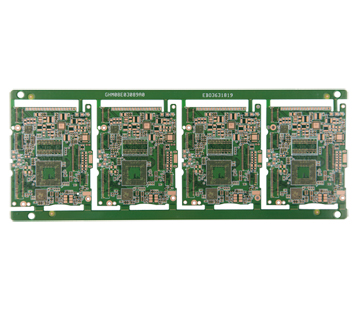

%e5%b0%8f%e5%9b%be.jpg)
V-cut的用法已如前述,斜邊一般會用在適配卡類產品,以方便接口卡成品安裝插拔避免損傷。如果是單片生產板只有一片成品產出,多數只需要成形,并不會作更多加工。
在制造生產中的電路板形式,統稱為Working Panel,指的是工作尺寸板。切割時稱為De-panel,指的是將大片分割成組裝尺寸,也有人稱這種動作叫Sizing。而產出組裝板被稱為Sub-panel,指的是次級尺寸板。如果還有更小的單元在次級板上,就被稱為Sub-pieces,指的是小片的意思。
這方面只是較模糊的描述,尚無硬性規定的統一名稱。至于上述所說不用的PCB區域,一般的稱呼把有用的區域叫做Working Area,而將不用的區域叫做Scrap Area。以上僅供參考。
