電路板廠PCB技術發展革新的幾大走向

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3592發布日期：2020-10-16 10:07【大中小】

電子技術的發展日新月異，電路板廠只有在認識到PCB技術發展趨勢的基礎上，積極發展革新生產技術才能在競爭激烈的PCB行業中謀得出路。電路板廠家要時刻保持著發展的意識，以下是對PCB生產加工技術發展的幾點看法：

1、開發組件埋嵌技術

組件埋嵌技術是PCB功能集成電路的巨大變革，在PCB的內層形成半導體器件(稱有源組件)、電子組件(稱無源組件)或無源組件功能"組件埋嵌PCB"已開始量產化,,但要發展電路板廠家必須先解決模擬設計方法,生產技術以及檢查品質、可靠性保證也是當務之急。PCB廠要在包括設計、設備、檢測、模擬在內的系統方面加大資源投入才能保持強大生命力。

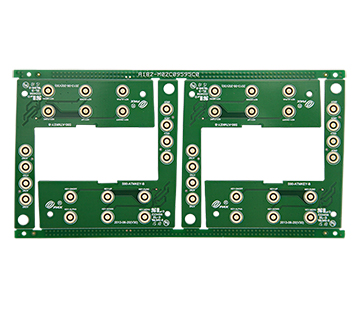

電路板廠PCB技術發展革新的幾大走向

2、HDI技術依舊是主流發展方向

HDI技術促使移動電話發展,帶動信息處理和控制基本頻率功能的LSI和CSP芯片(封裝)、電路板封裝用模板基板的發展,同樣也促進PCB的發展,因此電路板廠家要沿著HDI道路革新PCB生產加工技術。由于HDI集中體現當代PCB最先進技術,它給PCB板帶來精細導線化、微小孔徑化。HDI多層板應用終端電子產品中--移動電話(手機)是HDI前沿發展技術典范。在手機中PCB主板微細導線(50μm～75μm/50μm～75μm,導線寬度/間距)已成為主流,此外導電層、板厚薄型化；導電圖形微細化,帶來電子設備高密度化、高性能化。

3、不斷引入先進生產設務，更新電路板制做工藝

HDI制造已成熟并趨于完善,隨著PCB技術發展,雖然過去常用的減成法制造方法仍占主導地位,但加成法和半加成法等低成本工藝開始興起。利用納米技術使孔金屬化同時形成PCB導電圖形新型制造撓性板工藝方法。高可靠性、高品質的印刷方法、噴墨PCB工藝。生產精細導線、新高分辨率光致掩模和曝光裝置以及激光直接曝光裝置。均勻一致鍍覆設備。生產組件埋嵌(無源有源組件)制造和安裝設備以及設施。

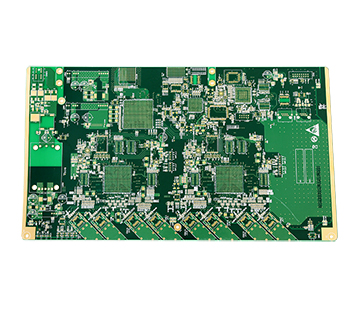

電路板廠PCB技術發展革新的幾大走向

4、開發更高性能的PCB原材料

無論是剛性PCB電路板或是撓性PCB電路板材料,隨著全球電子產品無鉛化,要求必須使這些材料耐熱性更高,因此新型高Tg、熱膨脹系數小、介質常數小,介質損耗較正切優良材料不斷涌現。

5、光電PCB前景廣闊

光電PCB電路板是利用光路層和電路層傳輸信號,這種新技術關鍵是制造光路層(光波導層)。它是一種有機聚合物,利用平板影印、激光燒蝕、反應離子蝕刻等方法來形成。目前該技術在日本、美國等已產業化。作為生產大國，中國電路板廠家也應積極應對，緊跟科學技術發展的步伐。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
