電路板高頻板生產加工和應用方法
電路板高頻板的應用領域很多，大多數都用在對電路板板要求相對嚴苛的地方，今天整理了電路板高頻板生產加工和應用方法，一起來看看吧！
電路板高頻板的應用領域：
1、移動通訊產品；
2、功放、低噪聲放大器等 ；
3、功分器、耦和器、雙工器、濾波器等無源器件 ；
4、汽車防碰撞系統、衛星系統、無線電系統等領域，電子設備高頻化是發展趨勢。
那么電路板高頻板又是如何加工生產的呢？今天就為大家介紹一下工藝流程。

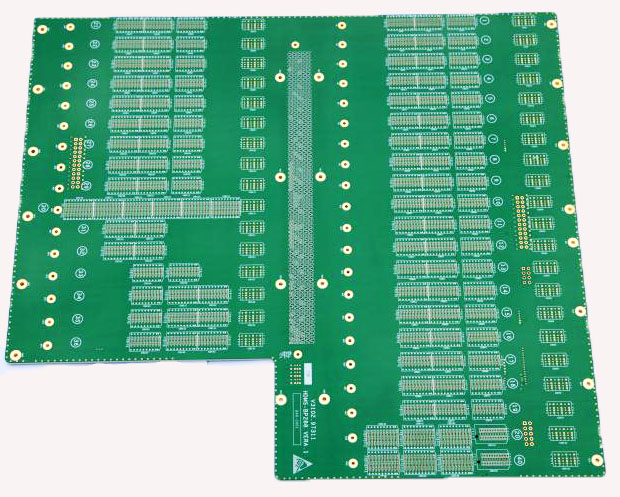

(1).jpg)
NPTH的PTFE板加工流程：
開料-鉆孔-干膜-檢驗-蝕刻-蝕檢-阻焊-字符-噴錫-成型-測試-終檢-包裝-出貨
PTH的PTFE板加工流程：
開料-鉆孔-孔處理(等離子處理或者鈉萘活化處理)-沉銅-板電-干膜-檢驗-圖電-蝕刻-蝕檢-阻焊-字符-噴錫-成型-測試-終檢-包裝-出貨
高頻板加工難點：
1.沉銅:孔壁不易上銅
2.圖轉、蝕刻、線寬的線路缺口、沙孔的控制
3.綠油工序:綠油附著力、綠油起泡的控制
4.各工序出現嚴格控制板面刮傷等
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
