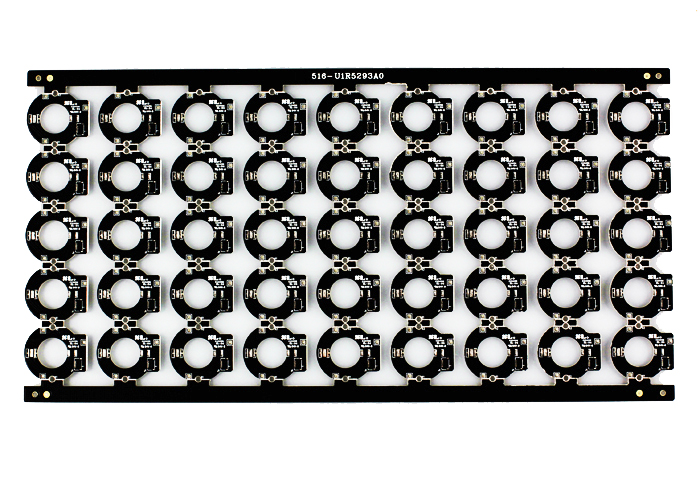

熱電分離技術是指基板的電路部分與熱層部分在不同線路層上，熱層部分直接與燈珠散熱部分接觸，達到最好的散熱導熱，一般為銅基材。下面就讓PCB廠來為你詳解銅基板熱電分離工藝技術：

一、優點：

1、選用銅基材，密度高，基板自身熱承載能力強，導熱散熱好。

2、采用熱電分離結構，與燈珠接觸零熱阻，延長燈珠壽命。

3、銅基材密度高，熱承載能力強，同等功率下體積更小。

4、適合匹配單只大功率燈珠，使燈具達到更佳效果。

5、根據不同需要可進行各種表面處理，表面處理層可靠性極佳。

6、可根據燈具不同的設計需要，制作不同的結構。

二、缺點：不適用與單電極芯片裸晶封裝。

三、熱電分離銅基板工藝技術步驟：

1、PCB廠將銅箔基板裁切成適合加工生產的尺寸大小。

2、基板壓膜前通常需先用刷磨、微蝕等方法將板面銅箔做適當?shù)拇只幚怼?/span>

3、以適當?shù)臏囟燃皦毫⒏赡す庾杳芎腺N附其上，光阻在底片透光區域受紫外線照射后會產生聚合反應，而將底片上的線路影像移轉到板面干膜光阻上。

4、撕去保護膠膜，先以碳酸鈉水溶液將膜面上未受光照的區域顯影去除，再用鹽酸及雙氧水混合溶液將露出來的銅箔腐蝕去除，形成線路。

5、以氫氧化鈉水溶液將干膜光阻洗除。對于六層（含）以上的內層線路板以自動定位沖孔機沖出層間線路對位的鉚合基準孔。

以上便是銅基板熱電分離工藝技術，深聯電路PCB廠希望對你有所幫助。
