汽車雷達線路板布線減少高頻信號串擾的措施都有哪些？

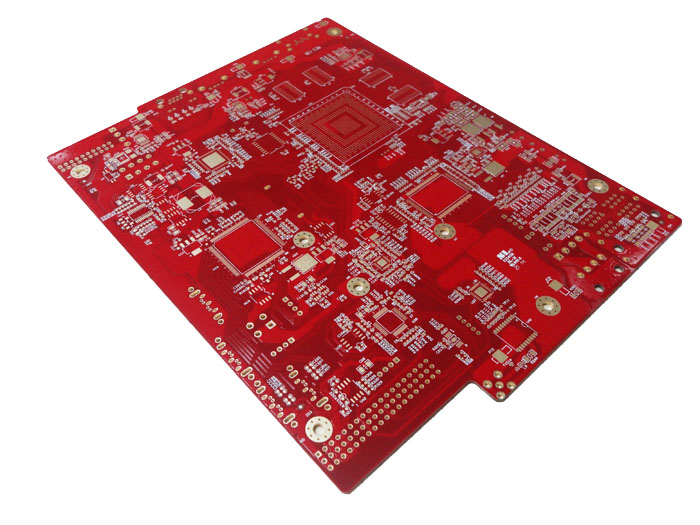

高頻電路布線要注意信號線近距離平行走線所引入的“串擾”，串擾是指沒有直接連接的信號線之間的耦合現象。汽車雷達線路板板層的參數、信號線的間距、驅動端和接收端的電氣特性以及信號線端接方式對串擾都有一定的影響。那么，汽車雷達線路板布線減少高頻信號串擾的措施都有哪些？
1、在串擾較嚴重的兩條線之間插入一條地線或地平面，可以起到隔離的作用而減少串擾；
2、若無法避免平行分布，可在平行信號線的反面布置大面積“地”來大幅減少干擾；
3、在布線空間許可的前提下，可加大相鄰信號線間的間距，減小信號線的平行長度；
4、如果同一層內的平行走線無法避免，在相鄰兩個層，走線的方向相互垂直；
5、時鐘線宜用地線包圍起來，并多打地線孔來減少分布電容，從而減少串擾；
6、對高頻信號時鐘盡量使用低電壓差分時鐘信號并包地方式；
7、閑置不用的輸入端不要懸空，而是將其接地或接電源。
以上便是汽車雷達線路板布線減少高頻信號串擾的一些措施，深聯電路希望對你有所幫助。
