軟硬結合板的類型和定義
軟硬結合板的類型和定義
一、產品定義
軟硬結合板,就是柔性線路板與硬性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。
二、生產流程
軟硬結合板的生產應同時具備FPC生產設備與PCB生產設備。
首先,由電子工程師根據需求畫出軟性結合板的線路與外形;
然后,下發給生產廠家,經過CAM工程師對圖紙文件進行處理;
第三,安排FPC生產線生產所需FPC、PCB生產線所需PCB;
第四、軟板與硬板生產出來后,按照?qǐng)D紙文件要求,將FPC與PCB經過壓合機無縫壓合;
第五,再經過一系列細節環節,最終制成軟硬結合板。
注:由于多種材料的混合使用和多重的制作步驟,剛撓結合板的加工時間更長,制作成本更高。在出貨之前,一般都要進行全檢。

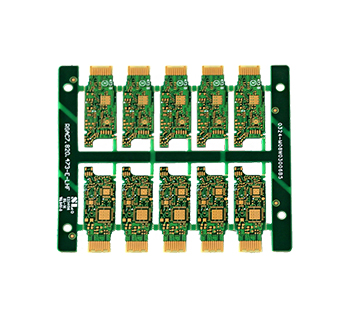

.jpg)
三、優點與缺點
優點:同時具備FPC的特性與PCB的特性,可以用于有特殊要求的產品之中,對節省產品內部空間,減少成品體積,提高產品性能有很大的幫助。
缺點:生產工序繁多,生產難度大,良品率較低,導致價格比較貴,生產周期比較長。
四、產品用途
1、照相機、攝影機;
2、CD-ROM、DVD;
3、硬驅、筆記本電腦;
4、電話、手機;
5、打印機、傳真機;
6、電視機;
7、醫療設備;
8、汽車電子;
9、航空航天及軍工產品等。

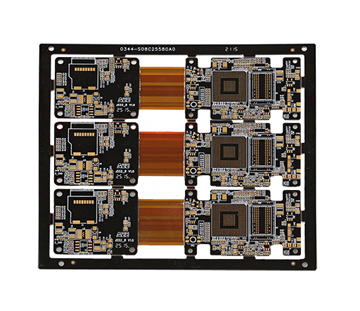

五:軟硬結合板與貼補強軟板的區別
.jpg)
1、什么是補強板?
軟板在具有輕型、薄型、柔軟性的同時,也失去了剛性的性能;為了使產品指定部位增加一定的厚度和剛性,以便于客戶的后續安裝或裝配,需要在這些位置貼上一塊剛性的板材,即補強板。
補強板的種類有如下幾種:
(1)不銹鋼片(SS:Stainless Steel),有的客戶圖紙上標注是SUS,實際上這就是鋼片補強,SUS是鋼片的常用型號。
(2)鋁片(AL);
(3)FR4;
(4)聚酰亞胺(PI);
(5)聚酯(PET)。
2、軟硬結合板與貼補強軟板的區別。
相同點:二者的結構都是軟板材料與硬板材料通過膠層結合在一起的;
不同點:軟硬結合板在硬板材料上有布線,軟板上的走線與硬板走線之間通過via相互導通。而貼補強軟板,其上面的硬板材料上一般沒有任何走線,哪怕是PAD。軟板與硬板之間只有機械連接,并無電氣連接。當然有些比較特別的補強上會有PAD或光學點,但這些PAD與軟板上的走線是沒有電氣連接的;價格上仍舊比軟硬結合板低很多。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
