汽車天線PCB電鍍鎳工藝故障原因及解決方法

文章來源:作者:何琴 查看手機網址
掃一掃!
掃一掃!
人氣:2705發布日期:2022-07-21 09:26【

  在汽車天線PCB打樣中,鎳用來作為貴金屬和賤金屬的襯底鍍層。對于重負荷磨損的一些表面,用鎳來作為金的襯底鍍層,可大大提高耐磨性。當用來作為阻擋層時,鎳能有效地防止銅和其它金屬之間的擴散。深聯電路下面為您講解汽車天線PCB電鍍鎳工藝故障原因及解決方法:

一、麻坑:麻坑是有機物污染的結果;攪拌不良,就不能驅逐氣泡,就會形成麻坑。大的麻坑通常說明有油污染,可以使用潤濕劑來減小它的影響。小的麻坑叫針孔,處理不良、有金屬什質、硼酸含量太少、鍍液溫度太低等都會產生針孔。鍍液維護及工藝控制是關鍵,防針孔劑應用作工藝穩定劑來補加。

二、粗糙、毛刺:粗糙說明溶液臟,充分過濾就可糾正(PH太高易形成氫氧化物沉淀,應加以控制)。電流密度太高、陽極泥及補加水不純,嚴重時都會產生粗糙及毛刺。

三、結合力低:如果銅鍍層未經充分去氧化層,鍍層就會出現剝落現象,銅和鎳之間的附著力差。

四、鍍層脆、可焊性差:當鍍層受彎曲或受到某種程度的磨損時,通常會顯露出鍍層脆。這就表明存在有機物或重金屬什質污染,必須用活性炭加以處理。此外,添加濟不足及PH過高也會影響鍍層脆性。

五、鍍層發暗和色澤不均勻:鍍層發暗和色澤不均勻,就說明有金屬污染。因?yàn)橐话愣际窍儒冦~后鍍鎳,所以帶入的銅溶液是主要的污染源。為了去除槽中的金屬污染,尤其是去銅溶液,應該用波紋鋼陰極,在2~5安/平方英尺的電流密度下,每加侖溶液空鍍5安培一小時。

六、鍍層燒傷:引起鍍層燒傷的可能原因:硼酸不足、金屬鹽的濃度低、工作溫度太低、電流密度太高、PH太高或攪拌不充分。

七、淀積速率低:PH值低或電流密度低都會造成淀積速率低。

八、鍍層起泡或起皮:鍍前處理不良、中間斷電時間過長、有機雜質污染、電流密度過大、溫度太低、PH太高或太低、雜質的影響嚴重時會產生起泡或起皮現象。

九、陽極鈍化:陽極活化劑不足,陽極面積太小電流密度太高。

  以上汽車天線PCB廠希望能對你有所幫助。



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除

我要評論:
內容:
(內容最多500個漢字,1000個字符)
驗證碼:

此文關鍵字: 汽車天線PCB

最新產品

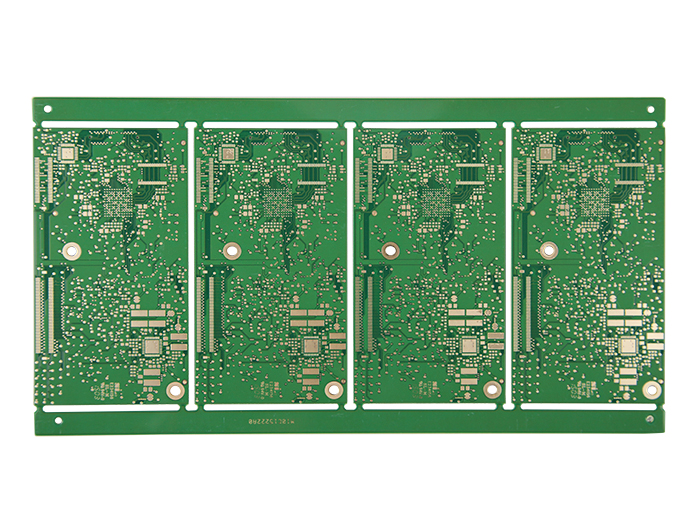

通訊手機HDI
