PCB廠:探秘線路板的生產世界

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1670發布日期:2024-03-08 10:43【

隨著電子科技的飛速發展,我們的生活已經被各種各樣的電子設備所包圍。手機、電腦、電視、游戲機……這些我們?nèi)粘I钪胁豢苫蛉钡漠a(chǎn)品,都離不開一種叫做PCB(Printed Circuit Board,即印刷電路板)的核心組件。那么,PCB是如何生產出來的呢?今天,就讓我們一起走進PCB廠,探秘線路板的生產世界。

一、PCB廠的基本構成

PCB廠主要由以下幾個部門構成:設計部、生產部、品質部、物流部等。設計部負責根據客戶的需求,利用專業的設計軟件繪制電路板的圖形;生產部則負責將設計好的圖形轉化為實物,包括板材的裁切、鉆孔、曝光、蝕刻、焊接等步驟;品質部則負責對生產出的電路板進行嚴格的質量檢測,確保每一塊電路板都符合客戶的要求;物流部則負責將生產好的電路板安全、準時地送達客戶手中。

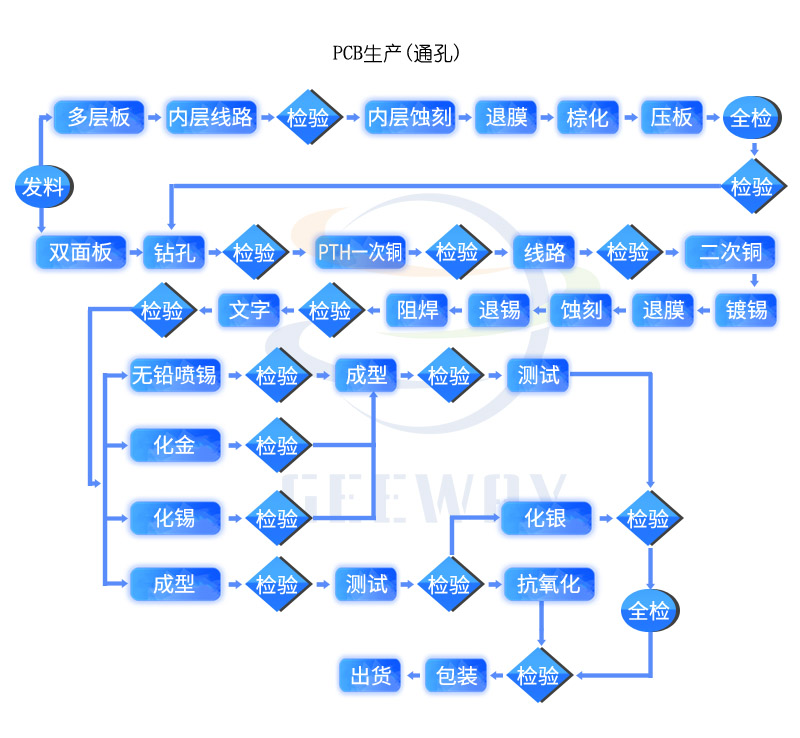

二、PCB的生產流程

1. 板材裁切:根據設計好的電路板尺寸,使用專業的裁切機器將大型板材裁切成適合生產的小塊。

2. 鉆孔:在板材上鉆孔,以便后續的焊接和插件操作。

3. 曝光:將設計好的電路圖形轉移到板材上,通過曝光機將電路圖形精確地印刻在板材上。

4. 蝕刻:利用化學藥水將未曝光的部分蝕刻掉,形成電路線路。

5. 焊接:將電子元件焊接到電路板上,形成完整的電路。

6. 檢測:對生產好的電路板進行嚴格的質量檢測,包括外觀檢查、電氣性能測試等。

7. 包裝:將檢測合格的電路板進行包裝,以便后續的運輸和存儲。

三、PCB廠的品質控制

品質是PCB廠的生命線。為了確保生產出的電路板符合客戶的要求,PCB廠在品質控制方面下了很大的功夫。除了在生產過程中進行嚴格的品質檢測外,PCB廠還會定期對生產設備進行維護和保養,確保設備的穩定性和精度。同時,PCB廠還會對原材料進行嚴格的質量控制,確保使用的板材、藥水等原材料都符合環保和安全標準。

四、PCB廠的發展趨勢

隨著科技的不斷發展,PCB廠也在不斷創新和進步。一方面,PCB廠正在努力提高生產效率和品質水平,通過引進先進的生產設備和工藝,降低生產成本,提高產品質量。另一方面,PCB廠也在積極拓展新的應用領域,如新能源汽車、5G通信、人工智能等,為電子科技的發展提供有力支持。

總之,PCB作為電子產品的核心組件,其生產過程的復雜性和嚴謹性不容小覷。通過走進PCB廠,我們不僅可以了解到線路板的生產過程和技術要求,還可以感受到PCB廠在品質控制和創新發展方面的努力。在未來的發展中,我們有理由相信,PCB廠將繼續為電子科技的發展貢獻自己的力量。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
