你想了解的電路板廠知識,都在這里了

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1265發布日期:2024-10-30 09:49【

本文主要介紹電路板廠的作用和相關知識,包括電路板生產加工流程、電路板廠的工作流程、電路板廠的設備和技術、電路板廠的發展趨勢。通過對這些內容的探討,讀者可以更加深入地了解電路板廠的相關知識和行業動態。

電路板生產加工流程

1. 設計:根據客戶的需求進行電路板的設計,包括電路布局、層數、尺寸等。

2. 原材料準備:采購覆銅板、銅箔、化學藥品等原材料。

3. 內層制作:通過光刻、蝕刻等工藝在覆銅板上制作內層電路。

4. 壓合:將多層內層板和半固化片壓合在一起,形成多層電路板。

5. 鉆孔:在電路板上鉆出安裝電子元件和連接電路的孔。

6. 電鍍:對孔壁進行電鍍,以實現電路的連接。

7. 外層制作:與內層制作類似,在外層覆銅板上制作外層電路。

8. 表面處理:對電路板進行表面處理,如噴錫、沉金等,以提高電路板的可焊性和耐腐蝕性。

9. 電氣測試:對電路板進行電氣性能測試,確保電路的連通性和正確性。

10. 外觀檢查:檢查電路板的外觀質量,如有無劃痕、污漬等。

11. 包裝出貨:將合格的電路板進行包裝,并發貨給客戶。

電路板廠的工作流程

電路板廠的工作流程包括接單、制作樣板、確認設計、批量生產、檢驗包裝和發貨等環節。在進行電路板加工的每個環節中,電路板加工廠都需要嚴格遵守相關技術要求和質量標準,確保制造出的電路板符合客戶的要求和行業標準。



電路板廠的設備和技術

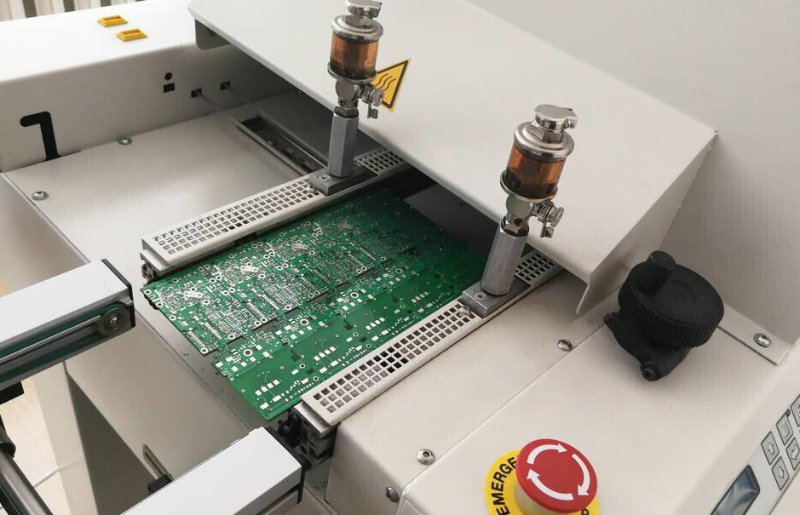

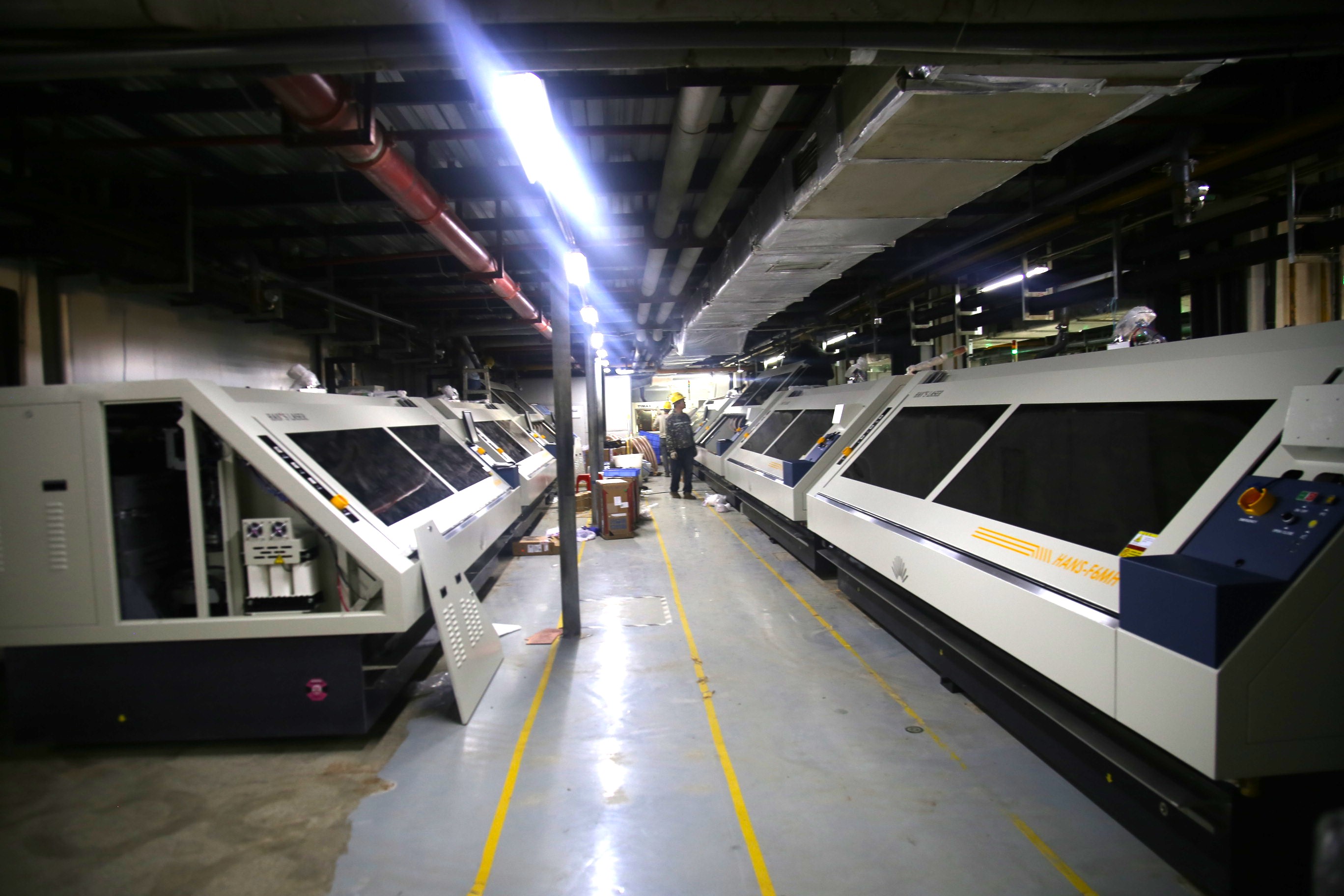

電路板廠需要使用多種工藝和設備,包括CNC銑床、蝕圖機、噴鍍線、冷卻機、UV固化機、自動化設備等。此外,電路板加工廠還需要有一定的技術實力和質量保障能力,確保生產出的電路板能夠穩定運行和滿足客戶的需求。

電路板廠的發展趨勢

隨著電子技術的不斷發展,電路板廠也在不斷創新和進步。未來的發展趨勢包括:

1. 高密度互連(HDI)技術:實現更高的電路密度和更小的尺寸。

2. 柔性和剛?cè)峤Y(jié)合電路板:滿足電子產品輕薄化和可彎曲的需求。

3. 綠色環保:采用環保材料和工藝,減少對環境的污染。

4. 自動化生產:提高生產效率和質量穩定性。



PCB廠是一個非常重要的制造企業,其生產的電路板是現代電子設備中必不可少的組成部分。通過研究電路板加工流程、電路板加工廠的工作流程、電路板加工廠的設備和技術以及市場和趨勢等方面的知識,可以更好地了解電路板加工廠的作用和作業流程,并為相關企業和從業人員提供參考和指導。
