電路板設計與制作:PCB設計銅鉑厚度、線寬和電流關系解析
PCB(印刷電路板)設計中,銅鉑厚度、線寬以及電流承載能力之間的關系直接影響到電路板的性能和可靠性。合理設計銅鉑厚度和線寬,不僅可以提高電路的工作效率,還能保證電路的安全運行。本文將詳細分析這些關鍵參數的關系,并提供相關設計指導。

1. 銅鉑厚度與電流承載能力的關系 銅鉑的厚度是PCB設計中最重要的參數之一。銅鉑厚度越大,電流承載能力越強。這是因為銅層的厚度直接影響電流的通過能力以及電路的溫升。通常情況下,厚度為1oz/ft²的銅層可以承載大約1A的電流。
2. 線寬與電流承載能力的關系 PCB的線寬直接決定了電流通過時的電阻以及產生的熱量。線寬越寬,電流通過時的電阻越小,熱量產生也越少,從而提高電流承載能力。根據IPC-2221標準,可以通過線寬與銅鉑厚度的組合來計算電流承載能力。
3. 銅鉑厚度、線寬與電流關系表 為了幫助設計師在實際項目中選擇合適的銅鉑厚度和線寬,以下是常見銅鉑厚度和電流承載能力的參考關系表(單位:A/mm):
|
銅厚(oz/ft²) |
線寬 |
電流承載能力(A) |
|
1 oz/ft² |
0.25 |
1.5 |
|
2 oz/ft² |
0.25 |
2.5 |
|
3 oz/ft² |
0.5 |
4.0 |
|
5 oz/ft² |
0.5 |
6.5 |

4. 電路板設計建議
·選擇合適的銅鉑厚度:對于高電流應用,建議選擇較厚的銅層(如2oz/ft²或3oz/ft²),以減少電流通過時的熱升高。
·優化線寬設計:增加線寬有助于提高電流承載能力,但也會增加PCB的面積,因此需要在電路的空間限制內進行合理選擇。
·溫度控制:設計時應考慮銅層厚度和線寬對溫升的影響,避免過熱損害電路板。
.png)
線路板設計中的銅鉑厚度、線寬與電流承載能力之間有著密切的關系。銅鉑厚度越大,往往意味著能承載的電流強度越高,為大電流電路設計提供基礎保障。線寬越寬,其允許通過的電流也就越大,可滿足高功率設備的電流輸送需求。合理匹配銅鉑厚度與線寬,才能精準把控電流承載能力,確保 PCB 穩定運行。設計師應根據實際電流需求、功耗以及溫升限制來合理選擇銅鉑厚度和線寬,以確保電路板的穩定運行和高效散熱。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-

-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP

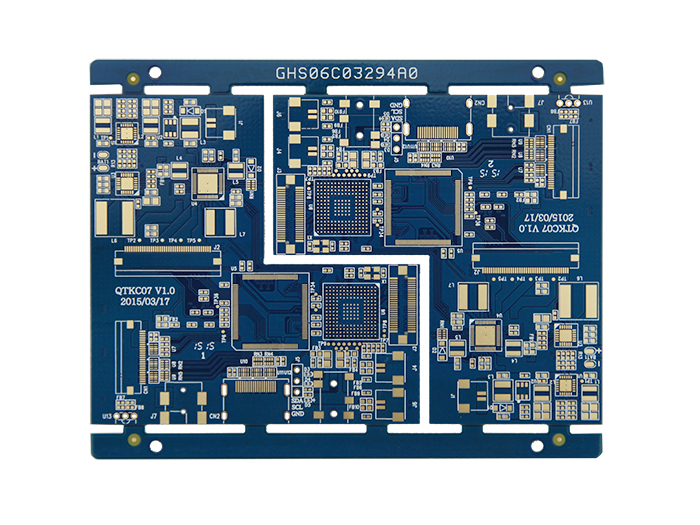

通訊手機HDI
-

-
