電路板廠分享:PCB技術從剛性到柔性的多元化發展趨勢
在電子設備不斷迭代更新的今天,印刷電路板(PCB)作為電子系統的關鍵互連和支撐組件,其技術發展方向備受關注。從傳統的剛性線路板到如今應用愈發廣泛的柔性線路板,PCB 技術正呈現出多元化的發展態勢。

剛性線路板:穩固基石,持續升級
剛性線路板在電子領域長期占據著重要地位,有著良好的結構穩定性和機械強度 ,能夠承載較重的電子組件,適應較為復雜的工作環境,像振動、沖擊等情況,它都能穩定運行。在計算機主板、大型家用電器以及汽車的發動機控制單元等對穩定性要求極高的設備中,剛性線路板是不二之選。例如在汽車電子中,發動機控制單元需要在高溫、振動的環境下精確控制發動機的運轉,剛性線路板憑借其出色的穩定性,保障了控制單元穩定運行。
PCB隨著科技發展也在不斷升級。一方面,在材料上,高性能樹脂、特種玻璃纖維等新型材料被逐步應用,這些材料不僅提升了線路板的電氣性能,還增強了其散熱能力,讓剛性線路板能更好地適配高功率、高性能的電子設備;另一方面,制造工藝朝著更高精度、更高集成度發展,線寬和線距不斷縮小,這使得在有限的空間內可以容納更多的電子元件,進一步提升了設備的性能。

柔性線路板:異軍突起,拓展應用邊界

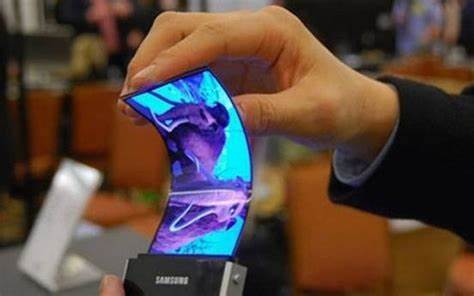

柔性線路板(FPC)以其獨特的柔韌性和輕薄特性,近年來在電子設備中的應用越來越廣泛。它可以在三維空間內自由彎曲、折疊,有效解決了電子設備內部空間有限的問題,為電子產品的小型化、輕薄化、多功能化提供了可能 。在智能手機中,F(xiàn)PC 被大量用于連接顯示屏、攝像頭、指紋識別模塊等部件,實現了手機內部的緊湊布局;在可穿戴設備領域,如智能手表、智能手環,F(xiàn)PC 的輕薄和可彎曲特性,使其能完美貼合人體手腕,大大提升了佩戴的舒適度。
FPC 的應用領域還在持續拓展,在汽車電子領域,它不僅用于汽車儀表盤、導航系統等部件的連接,還隨著新能源汽車的發展,被應用于電池管理系統中;在醫療設備方面,像心臟起搏器、便攜式醫療監測設備等,F(xiàn)PC 的高可靠性和輕薄特性,滿足了醫療設備對小型化、輕量化以及穩定性的嚴格要求。
.jpg)
多元化發展:融合創新,共筑未來

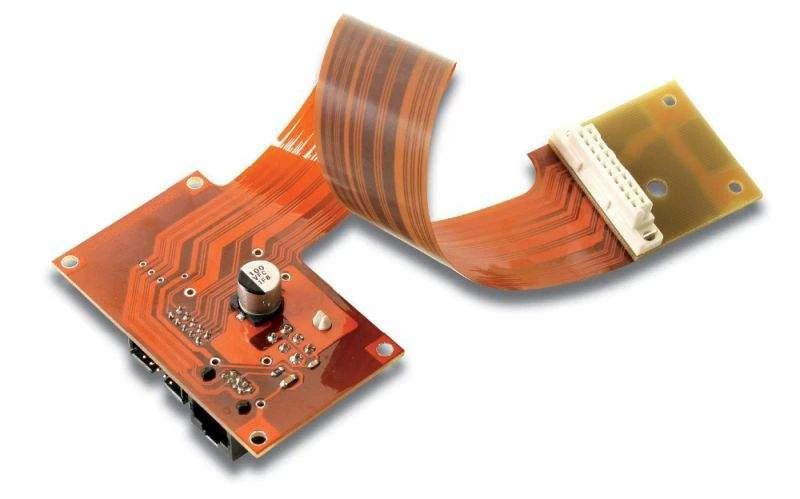

線路板技術的未來發展不會是剛性和柔性線路板的簡單替代,而是二者融合、協同發展,走向多元化。在一些復雜的電子系統中,剛性線路板和柔性線路板會配合使用,剛性線路板負責承載核心電子元件,提供穩定的支撐和電氣連接;柔性線路板則負責實現不同部件之間的靈活連接,優化系統布局。
在技術層面,二者也在相互借鑒。例如,剛性線路板的高精度制造工藝被引入到柔性線路板的生產中,提升了 FPC 的線路精度和可靠性;而柔性線路板的可彎曲設計理念,也啟發了剛性線路板在一些特殊場景下的設計創新,如一些可折疊的電子設備中,剛性線路板也開始具備一定的可彎折特性。

材料創新也將是 PCB 技術多元化發展的重要驅動力。新型的環保材料、兼具剛性和柔性特點的復合材料不斷涌現,這些材料將進一步提升 PCB 的性能,拓展其應用領域。同時,隨著 5G、物聯網、人工智能等新興技術的發展,對 PCB 的性能要求也越來越高,這將促使剛性和柔性線路板技術不斷創新,以滿足不同應用場景的需求。
電路板廠講從剛性到柔性,PCB 技術的多元化發展趨勢,是電子科技不斷進步的體現。線路板行業的企業只有緊跟這一趨勢,不斷創新,才能在激烈的市場競爭中占據優勢,為電子設備的發展提供更有力的支持。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
