軟硬結合板的生產流程及其優缺點

文章來源：華強PCB作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：9656發布日期：2016-01-05 11:27【大中小】

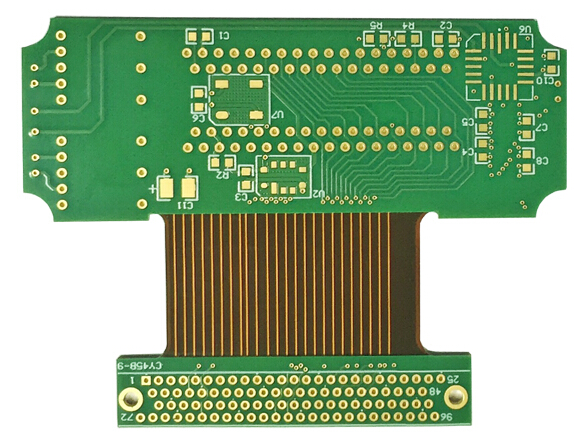

顧名思義，軟硬結合板就是FPC與PCB的組合，軟硬結合板的生產需要同時具備FPC及PCB生產設備，同時也得同時具備雙重技術。深聯電路作為軟硬結合板的生產廠商，來說一說軟硬結合板的生產流程吧！

首先，由電子工程師根據需求畫出軟硬結合板的線路與外形，然后，下發到可以生產軟硬結合板的工廠，經過CAM工程師對相關文件進行處理、規劃，然后安排FPC產線生產所需FPC、PCB產線生產PCB，這兩款軟板與硬板出來后，按照電子工程師的規劃要求，將FPC與PCB經過壓合機無縫壓合，再經過一系列細節環節，最終就制程了軟硬結合板。基本的生產工藝流程如下：

1.內層單片的圖形轉移

2.撓性材料的多層定位

3.層壓

4.鉆孔

5.去鉆污、凸蝕

6.化學鍍銅、電鍍銅

7.表面阻焊及可焊性保護層

8.外形加工

很重要的一個環節，應為軟硬結合板難度大，細節問題多，在出貨之前，一般都要進行全檢，因其價值比較高，以免讓供需雙方造成相關利益損失。

軟硬結合板優點與缺點

優點：軟硬結合板同時具備FPC的特性與PCB的特性，因此，它可以用于一些有特殊要求的產品之中，既有一定的撓性區域，也有一定的剛性區域，對節省產品內部空間，減少成品體積，提高產品性能有很大的幫助。

缺點：軟硬結合板生產工序繁多，生產難度大，良品率較低，所投物料、人力較多，因此，其價格比較貴，生產周期比較長。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
