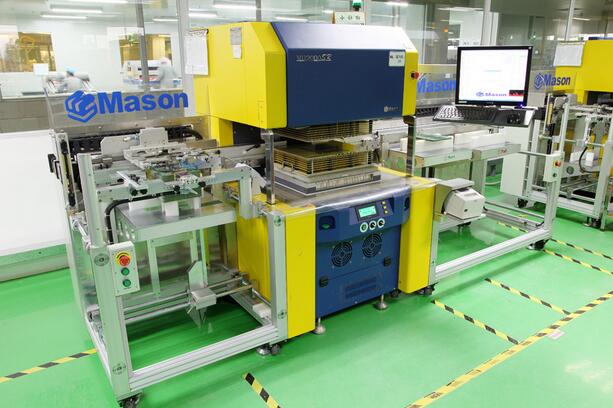

PCB電路板測試儀主要功能
測試儀采用電路板在線測試技術,可以用來在線或離線測試分析各種中小規模集成電路芯片的常見故障,測試模擬、數字器件的V/I特性。

•數字芯片的功能測試測試的基本原理是檢測并記錄芯片的輸入/輸出狀態,將其記錄的狀態與標準的狀態真值表進行比較,從而判斷被測芯片功能是否正確。
•數字芯片的狀態測試電路板上每個數字器件,在加電后都有三種狀態特征:各管腳的邏輯狀態(電源、地、高阻、信號等)、管腳之間的連接關系、輸入輸出之間的邏輯關系。當器件發生故障后,其狀態特征一般都要發生變化。測試儀能夠把好電路板上的各IC器件的狀態特征提取出來,存入計算機的數據庫中,然后與同類有故障的電路板進行比較,從而準確地找出故障部位。
•VI特性測試分析該項測試功能建立在模擬特征分析技術基礎上,可用于模擬、數字、專用器件、可編程器件以及大規模、超大規模器件的測試。測試儀通過測試探棒或測試夾自動把被測點的特征曲線提取出來,顯示在微機屏幕上,最后存入計算機。進特故障診斷時,將實測到的VI曲線與事先存貯的標準曲線進行比較,進而發現故障。
•節點電壓測試由于測試儀測試對象不僅包括數字電路器件,也包括大量的模擬電路器件,為進一步提高測試儀的適用范圍,在測試儀中采用了節點電壓測試技術。通過對被測對象施加工作電壓,由計算機讀取測試節點的電壓響應值,并建立標準測試信息庫,供操作人員分析和判斷故障部位。
•其它功能測試儀除以上主要功能外,還具備電子手冊、測試開發、系統自檢等輔助測試功能。
