PCB的3D技術-軟硬結合板

文章來源：PCB time作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6582發布日期：2016-12-12 10:42【大中小】

這是一個日新月異的時代。除了創造力和設計能力外，當今的設計人員還面臨著諸多限制，他們需要面對越來越多、日益復雜的設計——一系列通過IO連接的外圍設備。而且，如今的設計越來越追求產品的小型化、低成本和高速度，這些需求尤其體現在移動設備市場。近年來，大量高性能、多功能設備層出不窮，市場發展尤為迅猛，令精明的消費者目不暇接。將這些產品推向電子設計市場需要緊密的設計流程，這通常會涉及到高密度的電子電路，軟硬結合板的特殊結構設計等，同時還要考慮降低制造時間和成本。

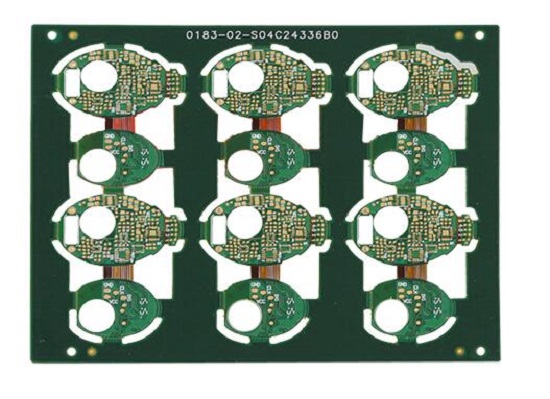

幫助設計師和設計團隊迎接這些挑戰的一個解決方案就是采用軟硬結合設計技術，即印刷電路板（PCB）的軟硬結合設計。雖然這并不是最新的技術，多方的綜合因素表明，該項技術具有普適性，而且能降低成本。從傳統的由電纜連接的剛性PCB，發展至如今的軟硬結合板技術，從成本方面考慮，兩塊硬板與軟性電纜相互連接對于短期設計來說是可行的；但是，這需要在每塊板上都安裝連接器，而連接器需要裝配到電路板和電纜——所有這些都會增加成本。此外，電纜連接的剛性PCB容易發生電氣虛焊現象，這會導致故障的發生。相比之下，軟硬結合電路可以消除這些虛焊點，使它們更加可靠，并提供更高的整體產品質量。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
