軟硬結合板的制造,對于PCB企業有哪些挑戰?

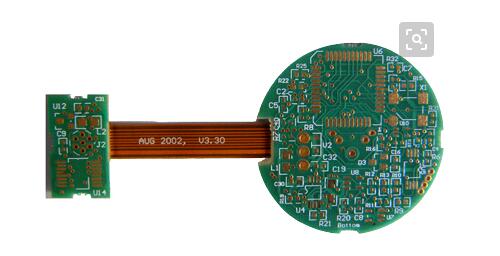

軟硬結合板是經過市民對產品需求而誕生的,軟硬結合板是柔性電路和硬電路板相結合,而軟硬結合板也可區分為軟硬復合板與軟硬結合板兩大類產品,差別在于軟硬復合板的技術,可于制程中將軟板和硬板組合,其中,有共通的盲孔和埋孔設計,因此可以有更高密度的電路設計,而軟硬結合板的技術,則是軟板和硬板分開制作后再行壓合成單一片電路板,有訊號連接但無貫通孔的設計。但目前慣用”軟硬結合板”統稱全部的軟硬結合板產品,而不細分兩者。

InCAM®-一款為HDI和IC載板所開發的綜合性的,高精度的CAM解決方案;InCAM®Flex--一款為軟板及軟硬結合版制造商打造的智能化的CAM解決方案;Genesis2000--為硬板多層線路板設計的行業領先的CAM解決方案;GenFlex®--用于軟板及軟硬結合板生產的一整套CAM解決方案;InPlan®--為最佳的PCB生產流程打造的一個完全集成的自動工程系統;;InPlan®Flex--一款為軟板及軟硬結合板打造的自動化PCB工程系統;InStack®--一款自動化的疊板設計師;InCoupon®--一款自動化的阻抗測試條生成器;InSolver®--一套阻抗領域的解決方案;InSightPCB®--一款為快速精確的CAM前期評估打造的基于網絡的工具。
PCB制造環節的挑戰是全方位的,包括機器設備、團隊整體素質,以及精益生產的管理能力等。生產設備越來越先進,對應的管理水平也需要提高。在精細線路、軟硬結合板及高精度線路/疊層等方面,PCB板廠仍在不斷探索與提升當中。在深聯電路開發的任意層互聯HDI工藝方案中,從目前的加工數據表明,產品的可靠性和良率已能夠具有較好的保證,同時其軟硬結合板和半軟板的設計加工也較為成功。
