軟硬結合板優點與缺點

文章來源：EDA作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：8936發布日期：2017-06-22 09:23【大中小】

軟硬結合板優點是同時具備FPC的特性與PCB的特性，因此，它可以用于一些有特殊要求的產品之中，既有一定的撓性區域，也有一定的剛性區域，對節省產品內部空間，減少成品體積，提高產品性能有很大的幫助。

軟硬結合板缺點是生產工序繁多，生產難度大，良品率較低，所投物料、人力較多，因此，其價格比較貴，生產周期比較長。

1、剛?cè)岚宀⒉槐阋?，為什么采用剛?cè)岚澹?nbsp;

在硬件設計的時候，成本往往不是關鍵要素；

第一、可靠性：剛?cè)岚迥軌蚪鉀QFPC的安裝可靠性問題。

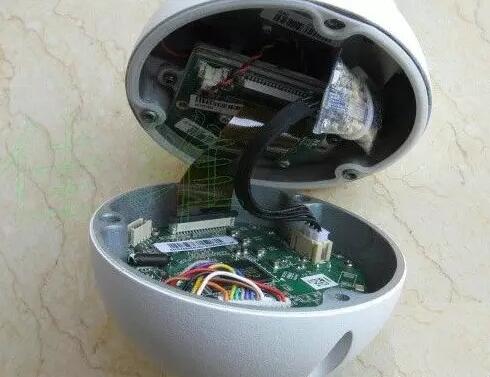

在FPC通過連接器進行連接，帶來了安裝成本，安裝不方便，安裝可靠性的問題，同時容易短路，脫落等問題。在?？低暤哪晨詈Ａ堪l(fā)貨的筒機設計上面看到了FPC安裝之后，對FPC與PCB進行補焊的現象。剛?cè)岚褰鉀Q了FPC安裝可靠性的問題。

第二、綜合成本：

剛?cè)岚?，雖然單位面積的價格提高了，但是節約了連接器的費用，同時減少了安裝時間，減少了返修率，減少了返修率，提高了可生產性和可靠性。在海量發貨的產品使用，往往是有效降低成本的。

所以計算的成本：

剛?cè)岚迕娣e*剛?cè)岚鍐蝺r - 加工時間成本 - FPC松脫返修成本*松脫概率–較少單板種類帶來的管理成本是否大于原PCB面積*PCB單價+FPC價格+連接器價格

第三、有效改善信號質量

由于不通過連接器進行連接，走線連續性更好，信號完整性更好。

傳統IPC使用FPC和連接器，對Sensor（視頻傳感器）板和主控板進行對接。

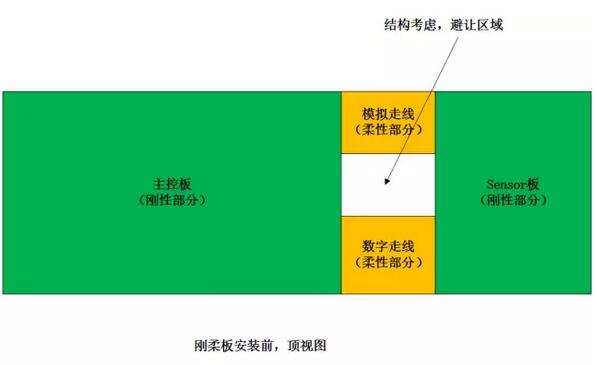

使用剛?cè)岚蹇梢园阎骺匕搴蛃ensor板做成一體，解決了很多問題，同時也符合筒機的結構設計需求。

2、剛?cè)岚宓脑O(shè)計注意點：

A、需要考慮柔性板的彎曲半徑，彎曲半徑過小會容易損壞。

B、有效減少總面積，優化設計減小成本。

C、需要考慮安裝后立體空間的結構問題。

D、需要考慮柔性部分走線的層數最佳設計。

3、考慮未來3D打印發展了之后是否可以打印出奇形怪狀的PCB呢？避免FPC或者剛?cè)岚宓娜觞c。

安裝更方便，可靠性更高，形狀更隨意，不容易損壞。3D打印是否能夠顛覆傳統的PCB加工呢，我們拭目以待。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
