去年帶了一個新人，剛開始他什么都不會，原理圖和電路板都是零基礎。我只能手把手地教他，教他畫原理圖，教他畫PCB.經一段時間的訓練，他終于學會PCB的設計，能獨立完成一些簡單的PCB設計了。最近公司有一個項目，要他負責PCB 的設計。

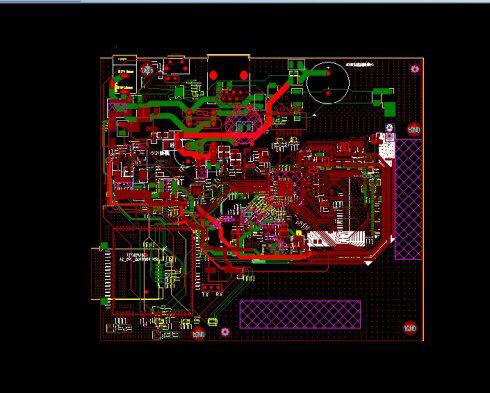

于是他就開始著手整理原理圖，然后開始設計PCB.經過一個星期的努力，他終于把PCB設計完成了。然而我和領導看了，都覺得有很多問題。以下是他畫的PCB :

一個新人畫的PCB和一個資深的硬件工程師畫的PCB對照

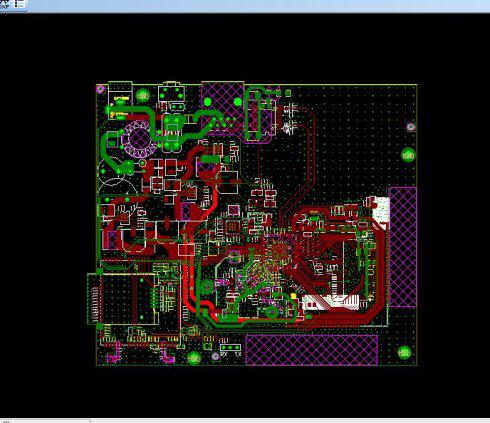

領導說這個項目比較重要，如果就這樣把PCB發(fā)出去做板，做回來的板肯定有很多問題的，但是項目又不能拖。于是領導就把這個艱巨的任務交給了我，讓我來修改這個PCB。經過兩天奮戰(zhàn)，我把PCB改好了。如下所示：

一個新人畫的PCB和一個資深的硬件工程師畫的PCB對照

ps:部分圖片來源于網絡，如有侵權，請聯(lián)系我們刪除
