汽車天線PCB布線可能要考慮的布線規則

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3958發布日期：2020-12-21 11:10【大中小】

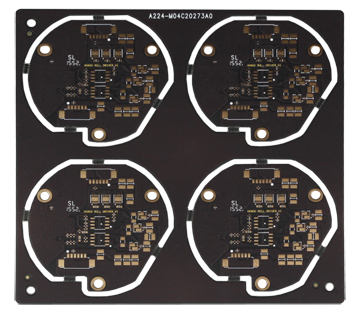

布線是汽車天線PCB設計的重要組成部分，也是整個PCB設計中工作量最大和最耗時間的部分，工程師在進行PCB布線工作時，需要遵循一些基本的規則，如倒角規則、3W規則等。

地線回路規則

環路最小規則，即信號線與其回路構成的環面積要盡可能小，環面積越小，對外的輻射越少，接收外界的干擾也越小。

針對這一規則，在地平面分割時，要考慮到地平面與重要信號走線的分布，防止由于地平面開槽等帶來的問題。

在電路廠雙層板設計中，在為電源留下足夠空間的情況下，應該將留下的部分用參考地填充，且增加一些必要的地過空孔，將雙面地信號有效連接起來，對一些關鍵信號盡量采用地線隔離，對一些頻率較高的設計，需特別考慮其地平面信號回路問題，建議采用多層板為宜。

屏蔽保護規則

對應地線回路規則，實際上也是為了盡量減小信號的回路面積，多見于一些比較重要的信號，如時鐘信號，同步信號。

對一些特別重要，頻率特別高的信號，應該考慮采用銅軸電纜屏蔽結構設計，即將所布的線上下左右用地線隔離，而且還要考慮好如何有效的讓屏蔽地與實際地平面有效結合。
