隨著智能駕駛發展,汽車?yán)走_(dá)電路板如何適配新需求?
在智能駕駛飛速發展的當下,汽車?yán)走_(dá)作為車輛感知周圍環境的 “眼睛”,其重要性與日俱增。而汽車?yán)走_(dá)電路板作為雷達系統的核心組件,如何適配智能駕駛帶來的新需求,成為行業關注焦點。?
?

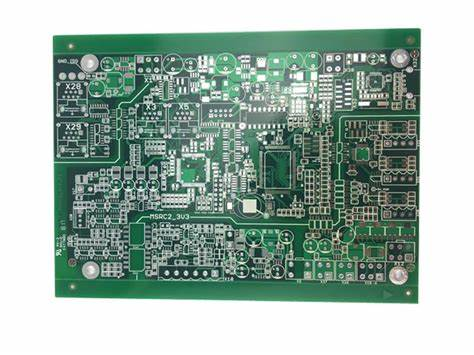

汽車?yán)走_(dá)電路板優化電路設計提升性能?
智能駕駛要求雷達具備更高的分辨率與探測精度,這對汽車?yán)走_(dá)電路板的電路設計提出嚴苛挑戰。為實現這一目標,電路板需采用更精密的電路布局。通過縮短信號傳輸路徑,減少信號衰減與干擾,提升信號傳輸?shù)姆€(wěn)定性。例如,在毫米波雷達電路板中,將發射與接收電路緊密布局,優化天線陣列的連接線路,使雷達能夠更精準地探測目標物體的距離、速度和角度。同時,采用多層電路板設計,合理規劃電源層、信號層與接地層,增強電路的抗干擾能力,保障雷達在復雜電磁環境下穩定工作,為智能駕駛系統提供準確可靠的環境感知數據。?
.png)
汽車?yán)走_(dá)PCB采用新型材料應對環境?
汽車行駛過程中,雷達需面臨高溫、高濕、震動等復雜環境,智能駕駛對雷達可靠性的要求進一步提高。因此,汽車?yán)走_(dá)電路板在材料選擇上不斷革新。選用耐高溫、耐潮濕且電氣性能穩定的新型基板材料,如陶瓷基復合材料,能有效抵御高溫環境對電路板的影響,確保在炎熱夏日或發動機艙附近高溫區域,電路板依然正常工作。在導體材料方面,采用高純度、低電阻的銅合金,降低信號傳輸電阻,提升信號傳輸效率,同時增強電路板的抗腐蝕能力,延長使用壽命,以適應智能駕駛長期、高強度的使用需求。?
.png)
集成先進功能模塊?
智能駕駛時代,汽車?yán)走_(dá)不再僅僅是簡單的測距設備,還需與其他傳感器協同工作,并具備數據處理與智能決策能力。汽車?yán)走_(dá)電路板開始集成更多先進功能模塊。例如,集成高性能的數字信號處理器(DSP),對雷達采集到的大量數據進行實時處理與分析,快速識別目標物體,為智能駕駛系統提供決策依據。同時,增加通信模塊,實現與攝像頭、超聲波雷達等其他傳感器的數據交互與融合,拓寬車輛的環境感知范圍,提升智能駕駛系統的整體性能。此外,通過集成智能算法芯片,使雷達電路板能夠根據不同路況和駕駛場景,自動調整雷達的工作參數,優化探測效果,更好地適配智能駕駛的多樣化需求。?

線路板廠講隨著智能駕駛發展,汽車?yán)走_(dá)電路板通過優化電路設計、采用新型材料以及集成先進功能模塊等多方面舉措,成功適配新需求,為智能駕駛的安全、高效運行提供堅實保障,推動智能駕駛技術不斷邁向新高度。
