探秘 HDI：開啟電子產品小型化與高性能大門的鑰匙

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1256發布日期：2024-12-17 09:56【大中小】

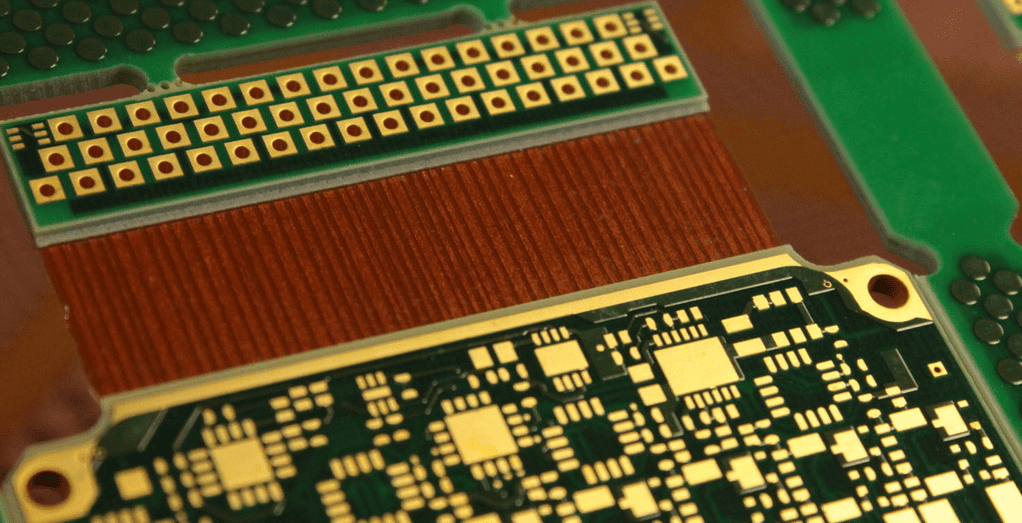

HDI（High - Density Interconnect）即高密度互連，是一種印制電路板（PCB）技術。它主要是為了滿足現代電子設備對小型化、高性能以及多功能的需求而發展起來的。與傳統 PCB 相比，HDI 在相同面積內能夠?qū)崿F(xiàn)更多的線路連接和更高的集成度，其線路密度更高，孔的尺寸更小。

結構特點

微盲埋孔技術：這是 HDI 的一個關鍵特點。微盲埋孔可以在電路板的內層之間或者內層與外層之間提供更短的信號傳輸路徑。盲孔是指連接外層和內層但不貫穿整個電路板的孔，埋孔則是連接內層之間的孔。這些微盲埋孔的孔徑通常非常小，一般在 0.075 - 0.15mm 之間，能夠有效減少信號傳輸延遲，提高信號傳輸速度。例如，在高速通信設備的電路板中，微盲埋孔的使用可以使信號在不同層之間快速切換，從而提升整個設備的性能。

多層板結構：

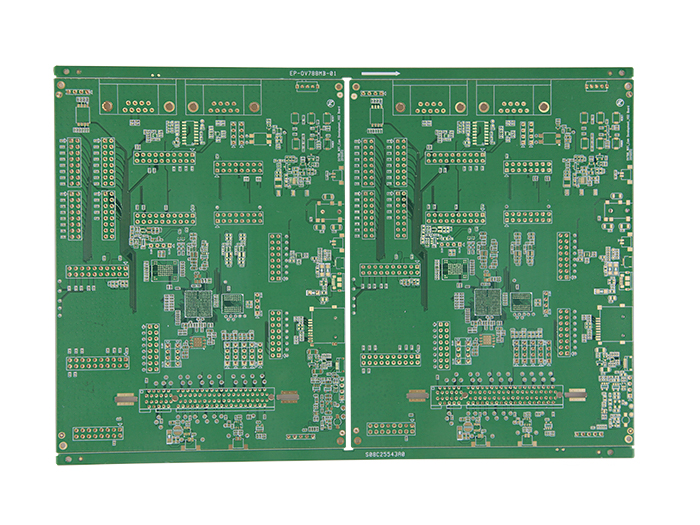

HDI 電路板通常采用多層結構，一般有 4 - 10 層甚至更多。通過多層的設計，可以在有限的平面空間內布置更多的線路。每層之間通過絕緣材料分隔，然后利用微盲埋孔和傳統過孔進行連接，形成一個復雜而有序的電路網絡。這種多層結構使得 HDI 能夠容納更多的電子元件，如芯片、電容、電阻等，并且能夠?qū)崿F(xiàn)更精細的電路布線，以滿足復雜電子產品的設計要求。

精細線路：HDI 的線路寬度和間距非常小，線路寬度可以達到 0.05 - 0.1mm，間距可以達到 0.05 - 0.15mm。這樣的精細線路能夠在單位面積內實現更多的信號傳輸線路，從而提高電路板的集成度。例如，在智能手機的主板中，精細的線路可以使更多的功能模塊（如處理器、攝像頭模塊、通信模塊等）集成在一塊較小的電路板上，有助于實現手機的小型化。

制造工藝

激光鉆孔：由于微盲埋孔的尺寸很小，傳統的機械鉆孔方法難以滿足要求，因此激光鉆孔技術在 HDI 制造中被廣泛應用。激光鉆孔可以精確地在電路板上鉆出微小的孔，并且鉆孔速度相對較快。通過調整激光的參數，如功率、脈沖寬度、頻率等，可以控制鉆孔的尺寸和深度，確?？椎馁|(zhì)量符合要求。

電鍍工藝：在鉆孔完成后，需要進行電鍍工藝來增強孔壁的導電性。電鍍液的成分和電鍍參數（如電流密度、時間、溫度等）對電鍍質量有很大的影響。合適的電鍍工藝可以使孔壁形成一層均勻、致密的導電層，確保信號能夠順利通過微盲埋孔進行傳輸。

內層圖形轉移和蝕刻：這一過程類似于傳統 PCB 的制造工藝，但要求更高的精度。首先，通過光刻技術將設計好的內層電路圖案轉移到銅箔上，然后利用蝕刻液去除不需要的銅箔部分，形成精細的內層線路。在這個過程中，需要嚴格控制蝕刻液的濃度、蝕刻時間和溫度等參數，以保證線路的精度和質量。

高密度互連板應用領域

智能手機和平板電腦：這些設備對小型化和高性能有極高的要求。HDI 電路板能夠使手機和平板電腦在保持小巧外形的同時，集成更多的功能，如高清攝像頭、高速處理器、大容量存儲等。而且，HDI 可以提高信號傳輸速度，滿足這些設備對數據處理和通信的需求。例如，蘋果和三星等品牌的高端智能手機幾乎都采用了 HDI 電路板來提升產品性能。

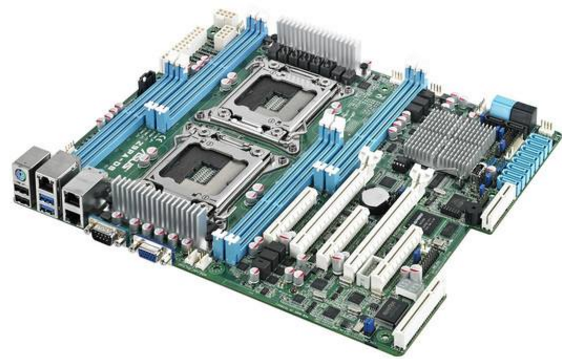

計算機及周邊設備：在筆記本電腦、臺式機主板以及高性能顯卡等設備中，HDI 技術也有廣泛應用。它可以幫助計算機實現更高的運算速度和更豐富的功能。例如，在服務器主板中，HDI 能夠在有限的空間內集成更多的處理器核心和高速緩存，提高服務器的處理能力。

通信設備：對于 5G 基站、通信終端等設備，HDI 電路板可以滿足其對高頻、高速信號傳輸?shù)囊蟆?G 通信需要更高的信號頻率和更快的傳輸速度，HDI 的微盲埋孔和精細線路能夠有效減少信號衰減和干擾，確保通信質量。例如，在 5G 基站的射頻模塊中，HDI 電路板可以實現射頻信號的高效處理和傳輸。
