大功率快充普及，汽車充電樁線路板如何扛住電流沖擊？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：996發布日期：2025-04-30 10:31【大中小】

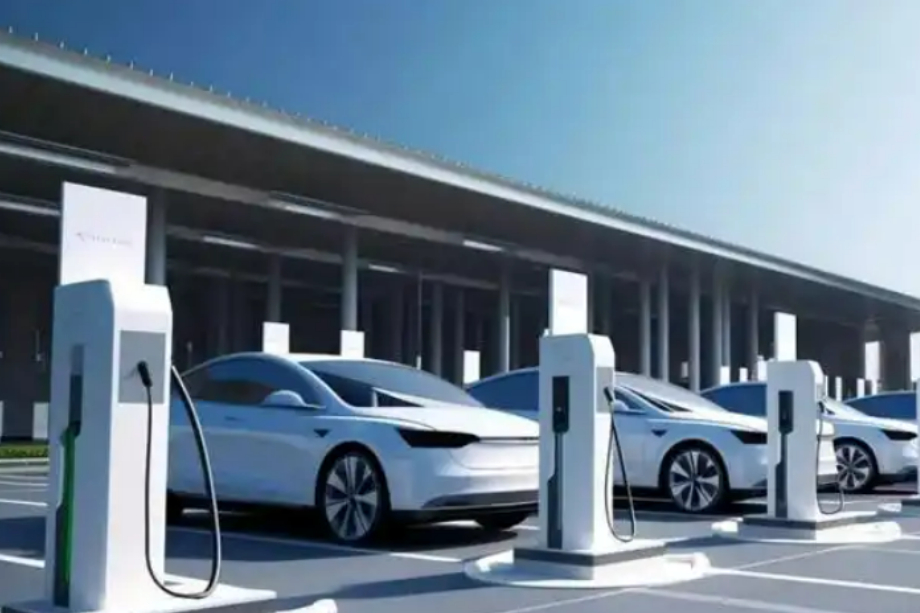

在新能源汽車銷量持續攀升的背景下，大功率快充技術成為提升用戶補能體驗的關鍵。從早期的幾十千瓦到如今動輒超 500 千瓦的充電功率，電流強度呈指數級增長，這對汽車充電樁線路板的性能提出了嚴峻考驗。面對洶涌而來的電流沖擊，線路板究竟如何保障自身穩定運行？?

高導材料與厚銅工藝筑牢基礎?

傳統線路板材料在大電流通過時，易因電阻產生大量熱量，導致線路燒毀。為應對這一難題，

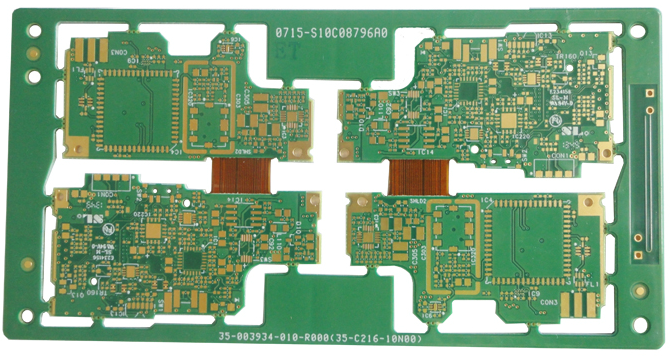

汽車充電樁線路板開始采用高導電率的電解銅箔，其純度可達 99.9% 以上，相比普通銅箔，電阻降低 15%，有效減少電流損耗。同時，厚銅工藝被廣泛應用，將線路銅層厚度從常規的 1 盎司提升至 3 - 5 盎司，甚至更高。厚銅線路能夠承載更大的電流密度，在 1000A 以上的超大電流場景下，仍能保持穩定導通，避免因過載導致線路熔斷。?

優化線路布局與多層設計分散電流?

合理的線路布局是分散電流沖擊的關鍵。工程師通過仿真軟件對電流路徑進行模擬，采用寬間距、短路徑的走線設計，避免電流集中在局部區域。同時，將單一線路拆分為多條并聯路徑，使電流均勻分配。此外，多層線路板設計也發揮重要作用，通過增加電源層和地層的數量，構建低阻抗的電流傳輸網絡。例如，8 層以上的線路板可將電源與信號分層布局，減少相互干擾，同時為大電流提供更暢通的傳輸通道。?

高效散熱系統降低熱風險?

大電流通過線路板必然產生大量熱量，若不能及時散發，將嚴重影響線路板性能和壽命。

汽車充電樁PCB采用多種散熱手段協同工作：一方面，在 PCB 板中嵌入散熱銅塊或?qū)崽沾善?，快速傳?dǎo)熱量；另一方面，表面涂覆高導熱系數的散熱涂層，將熱量傳遞至外殼。部分高端充電樁還配備了液冷散熱系統，通過冷卻液循環帶走線路板產生的熱量，將工作溫度控制在合理范圍內，確保線路板在高負荷狀態下穩定運行。?

智能監測與保護機制保駕護航?

為防止電流沖擊對線路板造成不可逆損傷，充電樁集成了智能監測與保護系統。在線路板關鍵節點部署電流傳感器和溫度傳感器，實時監測電流大小和溫度變化。一旦檢測到電流異常或溫度過高，系統立即觸發保護機制，通過快速熔斷器切斷電路，或降低充電功率，避免故障擴大。同時，智能算法還能對歷史數據進行分析，預判潛在風險，提前采取措施，提升線路板的可靠性和安全性。?
