HDI高密度連接技術的時代之內層塞孔制程技術探討
摘要
塞孔一詞對印刷電路板業界而言并非是新名詞,早期在外層線路的蝕刻制程時為避免Dry-Film Tenting在PTH孔R(shí)ing邊過小,無法完全蓋孔造成孔壁電鍍層遭蝕刻而成Open的不良出現,當時曾采塞孔法填入暫時性油墨以保護孔壁,后因Tin Tenting制程在市場上成為主流此工法才逐漸被淘汰;即便如此現行多層板亦被要求防焊綠漆塞孔;但上述制程皆為應用于外層之塞孔作業,本文所要探討的主題是以內層埋孔塞孔技術為主。
關鍵詞:Stack Via,CTE,Aspect Ratio,網印印刷塞孔,滾輪刮印填孔
一、前言
HDI高密度連接技術的時代,線寬與線距等將無可避免往愈小愈密的趨勢發展,也因而衍生出不同以往型態的PCB結構出現,如Via on Pad、Stack Via等等,在此前提下內層埋孔通常被要求完全填滿并研磨平整以增加外層的布線面積,市場的需求不僅考驗PCB業者的制程能力同時也迫使原物料供貨商必須開發出更Hi-Tg、Low CTE、低吸水率、無溶劑、低收縮率、容易研磨等等特性的塞孔油墨以滿足業界的需求。塞孔段之主要流程為鉆孔、電鍍、孔壁粗化(塞孔前處理)、塞孔、烘烤、研磨等。在此將針對樹脂塞孔制程做較為詳盡的介紹。
二、內層塞孔目的
除上述布線面積為主要的考慮外尚有介質層均一厚度之要求,內層塞孔目的為:
1.避免外層線路訊號的受損。
2.做為上層迭孔結構的基地。
3.符合客戶特性阻抗的要求。
三、現行內層塞孔方式與能力
常見的內層塞孔方式有增層壓合填孔(可分為RCC及HR高含膠量PP等,本文所舉皆以RCC壓合填孔為例)與樹脂油墨塞孔等兩種,一般而言內層若為小孔徑,低縱橫比及孔數少之埋孔可使用增層壓合自然填充方式塞孔;而大孔徑、高縱橫比與孔數多之埋孔,則將因RC之含膠量不足以填充較大與較深孔徑之埋孔,因此不適合以此種方式塞孔,含膠量若無法完全填充埋孔將造成塞孔氣泡、凹陷與介質厚度不足等等問題的出現,此亦將影響產品整體之可靠度。RCC所含之樹脂(膠)也同時擁有相對較高之熱膨脹系數CTE(Coefficient of Thermal Expansion),此為典型RCC所內含樹脂的特性,過高的CTE將促使填充材料在受熱(如冷熱沖擊、熱應力等信賴性測試)的過程中發生龜裂(Crack)或分層(Delamination)的情形;兩種材料之間存在差異甚大的CTE與內含塞孔氣泡均為導致上述不良的主要原因。

表一.RCC填孔能力(適用板厚較薄、孔數較少之內層)
內層塞孔通常要求需100%塞滿,如圖一所示當出現縱橫比較大的孔徑時,無論何種增層壓合填孔方式都將無法滿足此項要求,此時僅能選擇以樹脂油墨塞孔來進行塞孔作業。

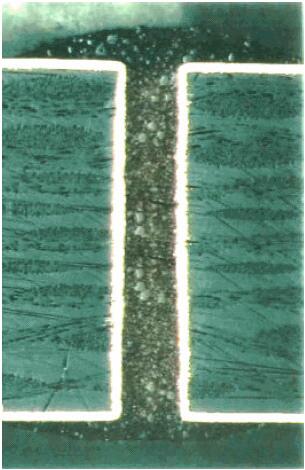

圖一.樹脂油墨塞孔(縱橫比4.6)
為達內層塞孔100%塞滿之需求,塞孔操作壓力無可避免的將造成孔徑之兩端油墨額外突出,因此塞孔油墨在硬化后尚需將兩端突出之油墨予以研磨平整,方可進行下一工序,避免在后續的金屬化或線路制程中形成電鍍不良與線路斷路等等不良后果的出現。樹脂油墨塞孔又可區分為:
1.網印印刷塞孔。
2.滾輪刮印填孔。

表二.樹脂油墨塞孔能力(以網印印刷塞孔為例,適用板厚與縱橫比)
兩種主要不同的作業方式可供選擇,首先就網印印刷塞孔方式做一說明,網印塞孔為目前業界普遍使用的塞孔作業方式,因其所需之主要設備印刷機臺為各家業者均普遍擁有項目;而所必需之工具如:印刷網板、刮刀、下墊板、對位Pin等等也幾乎是隨處可見之常備物料,其作業流程并非是很困難的操作,以單次行程的刮刀印刷在與內層塞孔孔徑位置相符的網板上,藉由印刷壓力將油墨塞入孔徑內,同時為使油墨順利塞入孔內在內層塞孔板的下方,需準備一可供塞孔孔徑透氣用之下墊板,使孔內空氣在塞孔過程中可順利排出,而達到100%塞滿的效果。即使如此若要獲得符合要求的塞孔質量,關鍵在于各項操作的優化參數,這包含了網板的網目、張力、刮刀硬度、角度、速度等等方面均會影響到塞孔質量,而不同的塞孔孔徑縱橫比也會有不同的參數考慮,作業員需具備相當之經驗方可獲得最佳的作業條件。
網印塞孔的優點有:
1.印刷機臺用途廣泛,可應用于防焊及文字印刷等等制程。
2.為普遍的塞孔方式,流程安排也相對較為容易。
3.不需塞孔之孔徑可于網板上設置擋點,避免沾墨。
4.無須額外購置塞孔設備,適于業界現有制程。
網印塞孔在缺點方面有:
1.作業人員需累積相當之操作經驗后方可熟練。
2.作業參數繁瑣、復雜。
3.難以運用于不同塞孔孔徑在同一內層之需求。
4.每一內層塞孔板均需另外制作相對應的網板。
5.生產效率較差。
滾輪刮印填孔主要的投資即為塞孔專用機,其工法與網印印刷塞孔有所不同,其作業方式是以滾輪將油墨填印入塞孔孔徑來進行作業;操作時藉由內層板進入兩滾輪之間,在行進過程中塞孔板與位于塞孔板上下方之滾輪產生相互壓迫、推擠效應而迫使下方的含墨滾輪將油墨填印入塞孔孔徑,下方滾輪有部分含浸在儲墨槽內,運作過程可不斷的補充所需之塞孔油墨,最后當塞孔板持續前進時會經過已預先設置之刮刀,將多余突出之油墨刮平回收。
滾輪刮印填孔的優點有:
1.可快速填印塞孔板。
2.沒有印刷網板的需求。
3.較少的制程參數。
4.容易的得到較為平整的研磨表面。
滾輪刮印填孔在缺點方面則有:
1.不需塞孔的孔徑需另外將其覆蓋。
2.擁有較高的操作風險(如薄板卡板)
3.作業一次所需的油墨量較大,油墨需有良好的操作周期。
4.可供選擇的油墨種類較少。
網印印刷塞孔與滾輪刮印填孔各有其優缺點與適用范圍,如網印塞孔因生產效率較低適用于樣品或批量數較少之塞孔板,就塞孔能力而言則適合板厚較薄之塞孔板,而滾輪刮印填孔因生產效率較高適用于批量數較大之塞孔板,就塞孔能力而言則適合板厚較厚之內層塞孔板。
應用于內層塞孔之油墨無論是網印印刷塞孔或滾輪刮印填孔,基于上述各項考慮皆需具備下列特性:
1.100%的固含量,不允許任何溶劑的存在并且需具備較低的CTE,以防止因受熱的過程中發生龜裂或分層之不良情形。
2.硬化后之油墨硬度至少需在6H鉛筆硬度以上。
3.塞孔研磨后需有平整的表面,不可存在任何凹陷,如圖二所示。
4.與鍍銅孔壁之間需有良好之附著力。
5.硬化后之油墨金屬化(鍍銅)能力與附著力需相當良好,如圖三所示。
6.Tg點需大于140℃以上。
7.Tg點以下之CTE必須低于50PPM。
8.容易研磨,研磨后不可留下孔口凹陷。

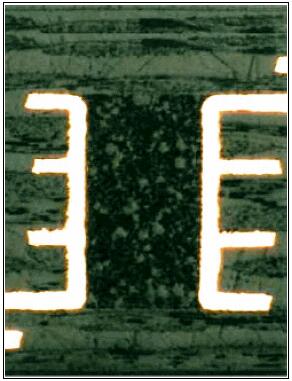

圖二:研磨后油墨

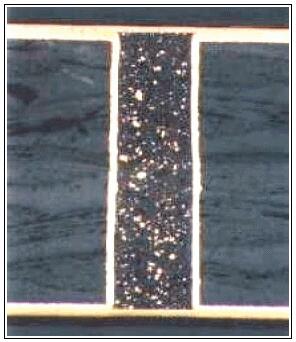

圖三:塞孔電鍍
四、塞孔油墨特性簡介
IPC-6012A在3.6.2.15盲孔及埋孔之填膠規范中規定:盲孔并無填膠的要求,Class2專業性電子產品及Class3高可靠度電子產品板類必須在壓合時填入膠片之膠量至60%程度。Class1一般性電子產品則可允許到完全空洞的程度。若產品需應用到特殊之結構如StackVia時,如圖四所示,內層塞孔除被要求需100%填滿外,還需具備容易研磨的特性,且在研磨后孔口凹陷必須小于5um以下,以避免高頻時訊號的完整性受損。

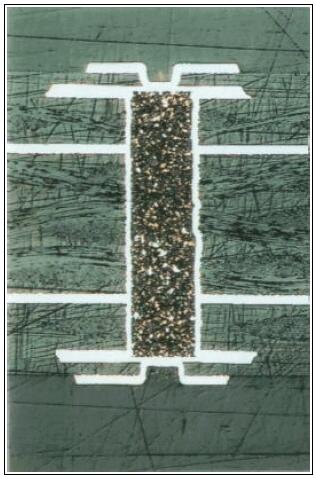

圖四:Stack Via結構
內層塞孔油墨依硬化方式可大致區分成三種:
1.一段熱烘烤硬化型塞孔油墨。
2.二段熱烘烤硬化型塞孔油墨。
3.UV曝光加熱烘烤硬化型塞孔油墨。
一段熱烘烤硬化型塞孔油墨之烘烤條件大約為150℃、30~45分鐘,最佳之烘烤條件則需視個別塞孔孔徑之AspectRatio而做不同程度之調整,一段熱烘烤硬化型塞孔油墨雖具有較高的烘烤效率但因其烘烤后即達8-9H之鉛筆硬度,相對的也將造成研磨的困難,既要求需研磨干凈與平整,又要達到幾乎不可有任何研磨凹陷的產生,若無良好穩定之研磨設備,較難達成上述之要求。
二段熱烘烤硬化型塞孔油墨,其硬化過程可區分為兩個階段,第一段硬化為預烤(Pre-curing),預烤后之油墨硬化程度通常為4-5H,特點是便于研磨亦可降低研磨成本,待研磨完成后再執行第二段硬化,稱為后烘烤(Post-curing),第二段烘烤后油墨硬化即可達8-9H。二段烘烤雖然花費較多之烘烤時間,但其整體所獲得之效率(尤指塞孔質量與刷磨效益)均較一段熱烘烤硬化型塞孔油墨來的優良。UV曝光加熱烘烤硬化型塞孔油墨之使用者以野田塞孔制程最為著名,其制程與二段熱烘烤硬化型塞孔油墨相似,不同之處在于其第一段硬化Pre-Curing是使用野田公司自行開發成功之低溫液中曝光機,在低溫液中的環境中曝光硬化,硬化后之硬度約為2-3H,然后再執行刷磨與后烘烤作業,此低溫液中曝光機為該公司之獨家技術,所公開之資料有限在此無法多做敘述。
目前市面上的內層塞孔用油墨,無論是何種硬化型態大都已改為不含溶劑(Solvent)性質之配方,溶劑在烘烤過程中將因受熱而揮發,但若塞孔孔徑為高AspectRatio時,溶劑亦將相對較難完全排出而有部份殘留于孔內,而殘留之溶劑在
再次的受熱過程中仍會再度膨脹,此時即有可能在油墨內部形成Crack的現象,特別是高溫短時間的烘烤方式與高Aspect Ratio孔徑的組合時,容易發生孔口處油墨已硬化而孔徑內部油墨卻仍未完全硬化之皮膜效應(Skinning over)產生,因此更易使溶劑殘留孔內造成塞孔不良;低溫長時間的烘烤方式可避免上述情形的發生也有助于油墨中揮發成分的排出,100%固含量及無溶劑成分之塞孔油墨,可將殘留溶劑的膨脹與硬化后油墨的收縮減至最低的程度。
五、研磨方式簡介
為確保內層塞孔研磨質量,避免因不當?shù)难心ピO(shè)備與研磨條件造成研磨質量的異常,因此在研磨時必須針對孔口凹陷、孔角受損、板材漲縮、研磨粗糙度、研磨量、研磨成本、薄板能力及研磨輪匹配性等等各項特性予以要求并嚴格管制,方可提升整體制程良率,常用于內層塞孔研磨制程之設備有:
(1)Belt Sander研磨機。
(2)自動調壓式研磨機。
本公司并無太多經驗在Belt Sander研磨機方面,因此僅就自動調壓式研磨機做說明,用于自動調壓式研磨機的研磨輪有陶瓷研磨輪與不織布研磨輪;整體而言陶瓷研磨輪擁有較佳的切削能力,研磨后孔口表面不會留下凹陷,但價格昂貴、使用壽命較短為其缺點。不織布研磨輪同樣具備優良之切削能力,但因其構造因素研磨后較容易留下孔口凹陷,若單就成本方面來做考慮其價格遠遠低于陶瓷研磨輪;業者可依個別塞孔特性之需求選擇最適合實際作業情形之研磨輪組合。在板材的漲縮控制方面,經測試以四軸研磨后;將內層板轉90°再經后四軸研磨,可得到最佳的研磨粗糙度及漲縮控制;對于孔口的損傷也可分配承受,避免集中單一方向。
六、結論
現階段內層塞孔制程無論在設備、原物料與研磨方式等,均有各種不同屬性的供貨商可提供選擇,業者可依實際需求尋找最適合之設備、物料與優化之生產條件以進行內層塞孔作業。
參考文獻
1.白蓉生,「野田的全平面塞孔制程」,電路板會刊第九期,PCB業界動態七月報導(2000)。
2.白蓉生,「3.6.2.15盲孔及埋孔之填膠,Resin Fill of Blind and Buried Via」,電路板規范手冊,27 (2001)。
3.Jess L. P. and K. Mike, “A review of filling high-density, high aspect ratio vias in a figh-volume production setting,” CircuiTree Magazine, (15) 3, 10-18 (2002).
4. Michael C., “Hole plugging technology for high density circuitry and conventional through hole multilayer PWBs,” The Board Authority, (3)3 , 14-19 (2001).
