汽車雷達線路板之沉金線路板與鍍金線路板的區別

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:5065發布日期:2020-10-19 10:52【

汽車雷達線路板之沉金線路板與鍍金線路板的區別

在電子產品中,因為金的導電性極佳而被廣泛用在接觸,如按鍵板,金手指板等,鍍金板以沉金板最根本的區別在于,鍍金是硬金,沉金是軟金。為什么需要兩種不同的工藝制作線路板,下面從電氣性能加以分析。

一、沉金板與鍍金板的區別:沉金是通過化學沉積方式生產,鍍金通過電鍍電離方式生產pcb。



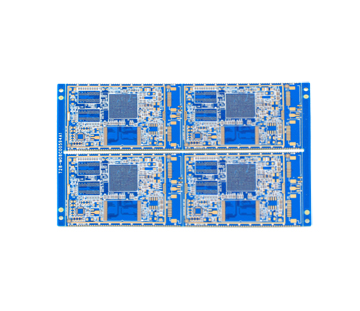

二、什么是鍍金線路板?為什么要用鍍金線路板?



PCB廠在生產鍍金線路板生產時會整板鍍金,不僅僅是焊盤,線路和鋪銅位置也會被金覆蓋。鍍金一般是指電鍍金,也叫電鍍鎳金板、電解金、電金、電鎳金板,有軟金和硬金(一般用作金手指)的區分。其原理是將鎳和金 (俗稱金鹽)溶于化學藥水中,將電路板浸于電鍍缸中并通上電流而在的銅箔面上生成鎳金鍍層,電鎳金因其鍍層硬度高,耐磨損,不易氧化的特點在電子產品名得到廣泛的應用。



隨著IC 的集成度越來越高,IC腳也越多越密。而垂直噴錫工藝很難將成細的焊盤吹平整,這就給SMT的貼裝帶來了難度;另外噴錫板的待用壽命(shelf life)很短。而鍍金板正好解決了這些問題:

1、對于表面貼裝工藝,尤其對于0201及以下超小型表貼,因為焊盤平整度直接關系到錫膏印制工序的質量,對后面的再流焊接質量起到?jīng)Q定性影響,所以,整板鍍金在高密度和超小型表貼工藝中時常見到。



2、在試制階段,受元件采購等因素的影響往往不是PCB板子生產完成就可以馬上進行SMT貼片流程,有時需要等幾個星期甚至幾個月才會開始安排SMT貼片,鍍金板的待用壽命(shelf life)比鉛錫合金長很多倍所以大家都樂意采用。再說鍍金PCB在樣品階段的成本與鉛錫合金板相比相差無幾。但隨著布線越來越密,線寬、間距已經到了3-4MIL。因此帶來了金絲短路的問題,隨著信號的頻率越來越高,因趨膚效應造成信號在多鍍層中傳輸?shù)那闆r對信號質量的影響越明顯。(趨膚效應是指:高頻的交流電,電流將趨向集中在導線的表面流動。 根據計算,趨膚深度與頻率有關。)



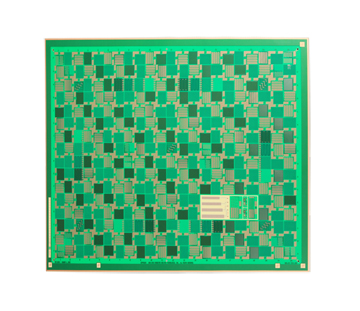

三、什么是沉金線路板?為什么要用沉金線路板?

?



為解決鍍金板的以上問題,線路板生產工程師們開發沉金工藝。沉金是通過化學氧化還原反應的方法生成一層鍍層,一般采用這種工藝的沉積厚度較厚,是化學鎳金金層沉積方法的一種,可以達到較厚的金層,通常就叫做沉金。



采用沉金工藝的PCB主要有以下特點:

1、 因沉金與鍍金所形成的晶體結構不一樣,沉金會呈金黃色較鍍金來說更黃,客戶更滿意。

2、 因沉金與鍍金所形成的晶體結構不一樣,沉金較鍍金來說更容易焊接,不會造成焊接不良,引起客戶投訴。

3、 因沉金板只有焊盤上有鎳金,趨膚效應中信號的傳輸是在銅層不會對信號有影響。

4、 因沉金較鍍金來說晶體結構更致密,不易產成氧化。

5、 因沉金板只有焊盤上有鎳金,所以不會產成金絲造成微短。

6、 因沉金板只有焊盤上有鎳金,所以線路上的阻焊與銅層的結合更牢固。

7、 工程在作補償時不會對間距產生影響。

8、 因沉金與鍍金所形成的晶體結構不一樣,其沉金板的應力更易控制,對有綁定的產品而言,更有利于綁定的加工。同時也正因為沉金比鍍金軟,所以沉金板做金手指不耐磨。

9、 沉金板的平整性與待用壽命與鍍金板一樣好。



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
